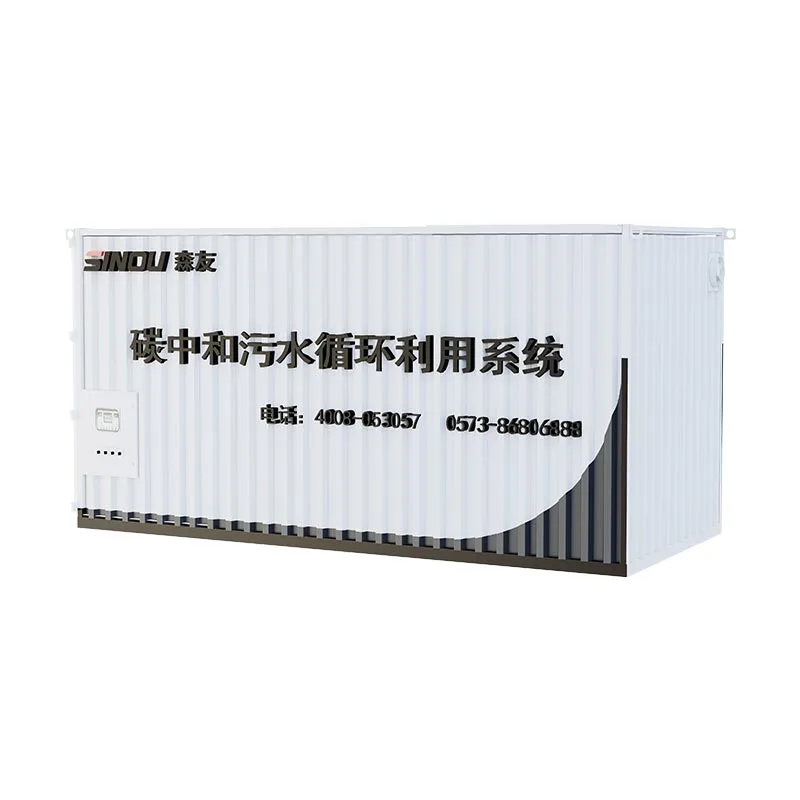

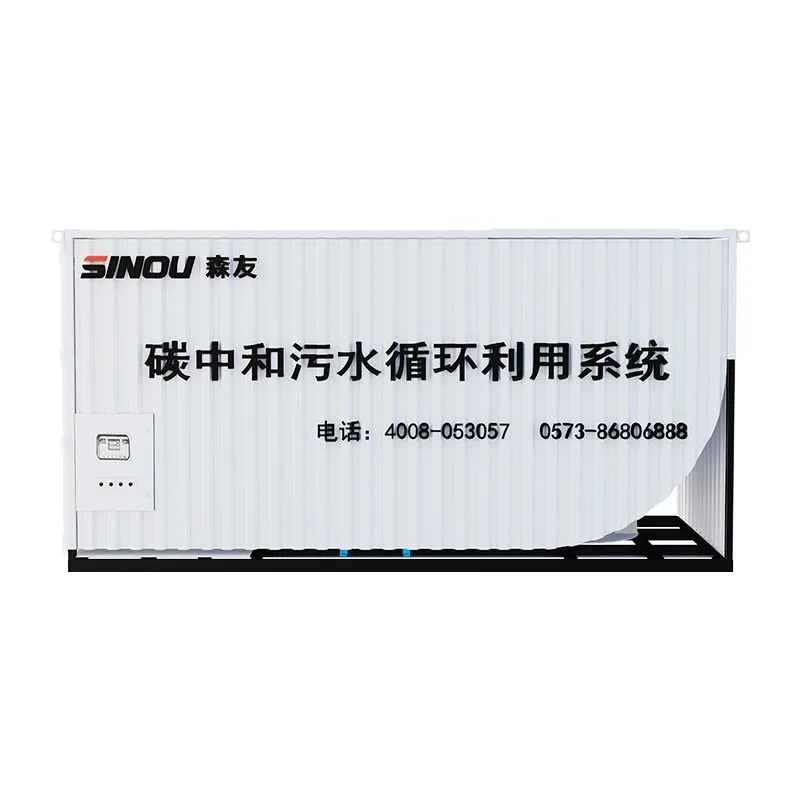

Il sistema di trattamento delle acque reflue a neutralità del carbonio SINOU è un'unità di neutralizzazione e riciclaggio integrata in container, realizzata su misura per le acque reflue alcaline degli impianti di betonaggio, che supporta perfettamente il sistema completo di recupero del calcestruzzo residuo e rigenerazione degli aggregati richiesto dalla gara saudita.

Le acque reflue degli impianti di betonaggio presentano un'alcalinità estremamente elevata (pH grezzo 12,5–13) e limo fine del deserto sospeso pesante (sabbia ultrafine 50–100 μm). Questo sistema per le acque reflue utilizza la tecnologia di neutralizzazione della carbonatazione della CO₂ liquida per uso alimentare, in sostituzione del tradizionale dosaggio della soda caustica. Stabilizza il pH degli effluenti a 6,5–8,5 per il riutilizzo diretto nella produzione, elimina l'inquinamento secondario, mitiga la deposizione di limo, risolve il blocco della pompa e aumenta la disponibilità del sistema a lungo termine oltre il 95%.

Composizione dell'attrezzatura completa

Il sistema completo di circolazione dell'acqua montato su skid è costituito dai seguenti gruppi principali:

● Serbatoio di stoccaggio della CO₂ liquida e unità vaporizzatore

● Centrale elettrica di riduzione della pressione e distribuzione del gas

● Reattore di reazione a cascata a due stadi

● Set pompa di alimentazione a pistone ad alta pressione

● Trasmettitore online PH e sonda di monitoraggio in tempo reale

● Indicatore di livello radar per il controllo del livello del liquido della piscina

● Quadro di controllo automatico elettronico PLC+MCC, touch screen HMI e telecomando APP mobile

● Sistema di controllo di sicurezza della pressione ed elettrovalvole gas-liquido

● Filtropressa solido-liquido/filtro per fanghi per la disidratazione del limo

● Supporto del serbatoio dell'acqua grezza, del serbatoio tampone di transizione, del serbatoio per il riutilizzo dell'acqua pulita e della struttura della conduttura

Flusso di lavoro completo e descrizione del processo

Fase 1: raccolta dell'acqua grezza e prefiltrazione

Le acque reflue altamente alcaline contenenti massicci limi ultrafini del deserto fluiscono dalla linea di recupero del calcestruzzo al serbatoio delle acque grezze. I fiocchi di grandi dimensioni e i solidi grossolani vengono pre-intercettati; le acque reflue solubili cariche di limo vengono pompate al modulo di reazione tramite la pompa di alimentazione a stantuffo.

Fase 2: atomizzazione della CO₂ e neutralizzazione a due stadi

La CO₂ liquida viene vaporizzata in CO₂ gassosa, regolata a pressione e iniettata nel reattore sigillato a due stadi. Le acque reflue alcaline vengono atomizzate all'interno della torre e completamente miscelate con gas CO₂: l'idrossido di calcio altamente alcalino proveniente da cemento e sabbia del deserto reagisce per formare limo insolubile di carbonato di calcio, abbassando costantemente il pH. Le sonde PH in tempo reale trasmettono segnali al PLC per regolare automaticamente il flusso di gas CO₂ per una stabilizzazione precisa del pH.

Fase 3: Sedimentazione del tampone e separazione del liquame

L'acqua neutralizzata trabocca nella vasca di transizione; il liquame carbonato-sabbia precipitato affonda sul fondo del serbatoio. Periodicamente, il liquame concentrato viene pompato nell'unità filtropressa solido-liquido. Il pannello filtrante (fango misto di sabbia e carbonato) viene disidratato per lo smaltimento dei rifiuti solidi; il filtrato ritorna al serbatoio dell'acqua grezza per il ritrattamento.

Fase 4: lucidatura finale e riutilizzo dell'acqua pulita

L'acqua chiarificata supernatante proveniente dal serbatoio di transizione scorre nella vasca di acqua pulita. L'acqua trattata soddisfa gli standard di riutilizzo della miscelazione del calcestruzzo, viene pompata nuovamente al lavaggio delle autobetoniere, al lavaggio degli aggregati e alle linee di produzione di dosaggio per realizzare una circolazione dell'acqua a circuito chiuso al 100%.

Passaggio 5: controllo automatico completo dell'interblocco

Gli indicatori di livello radar monitorano i livelli dei liquidi in tutte le piscine; Trasmettitori di PH, sensori di pressione del gas, segnali di funzionamento della pompa si collegano al sistema PLC per regolare automaticamente la velocità della pompa, il flusso di CO₂ e i cicli di scarico dei liquami. Sono disponibili modalità di funzionamento duale manuale/automatica, con monitoraggio remoto dell'APP mobile e allarme di guasto.

Principali vantaggi tecnici

(1) Neutralizzazione precisa della CO₂, zero inquinamento secondario, bassi costi operativi

Nessun additivo chimico alcalino come l'idrossido di sodio. La carbonatazione della CO₂ crea precipitati carbonati stabili, evita fluttuazioni del pH da sovradosaggio e riduce i costi di consumo dei prodotti chimici.

(2) Design specializzato anti-deposizione di limo per sabbia fine del deserto da 50-100 μm

Il reattore a due stadi con miscelazione turbolenta impedisce l'adesione della sabbia ultrafine alle pareti del serbatoio; il serbatoio di transizione adotta una struttura inferiore inclinata anti-limo + ciclo di pompaggio dei liquami temporizzato.

(3) Protezione anti-intasamento totale delle pompe di circolazione

Schermi prefiltro prima delle porte di aspirazione della pompa + pompa a pistoni a frequenza variabile con ampi passaggi di flusso; la flocculazione di neutralizzazione aggrega minuscole particelle di sabbia del deserto in fiocchi sedimentabili più grandi, riducendo l'abrasione delle particelle fini e il blocco delle giranti delle pompe e dei gomiti delle tubazioni.

(4) Elevata disponibilità del sistema ≥95% come specificato nell'offerta

Robusta struttura in materiale resistente alla corrosione per tutte le parti bagnate (anti-alcali, anti-abrasione del limo); I cicli automatizzati di scarico dei liquami autopulenti riducono drasticamente la frequenza di manutenzione manuale rispetto ai sistemi convenzionali per le acque reflue. Lunga durata con tempi di inattività minimi.

(5) L'ampia capacità di movimentazione corrispondente si adatta perfettamente alla domanda del progetto

Portata acqua di lavorazione standard 30–60 m³/h. Flusso di gas regolabile da 50 a 500 m³/h per far fronte ai picchi fluttuanti di produzione delle acque reflue da 3 set di impianti di miscelazione da 150 m³/h.

(6) Funzionamento non presidiato completamente automatizzato

Controllo locale PLC+HMI + APP mobile monitoraggio remoto in tempo reale, autodiagnosi guasti e allarme.

(7) Layout skid integrato containerizzato

Telaio contenitore compatto preassemblato. installazione rapida in cantiere senza complesse modifiche alle fondazioni civili.

Tabella dei parametri tecnici ufficiali

Collaborazione corrispondente con il sistema di recupero aggregato

Questa unità per le acque reflue a zero emissioni di carbonio forma una linea completa di rigenerazione delle risorse a circuito chiuso con la nostraRecuperatore di calcestruzzo rotativo / Recuperatore vibrante del calcestruzzo:

● Le acque reflue scaricate dai separatori sabbia-ghiaia confluiscono direttamente nel serbatoio delle acque gregge di questo sistema di neutralizzazione;

● La sabbia ultrafine del deserto da 50–100μm, catturata nei sedimenti di neutralizzazione, è parzialmente recuperabile nelle scorte di aggregati; i fanghi in eccesso vengono filtrati tramite filtro per lo smaltimento dei rifiuti solidi a basso costo, riducendo al minimo il volume dei rifiuti;

● L'acqua pulita completamente riciclata ritorna al lavaggio delle autobetoniere, allo scarico dei separatori e all'alimentazione del calcestruzzo, riducendo il consumo di acqua dolce e le tasse sugli scarichi ambientali;

● Il quadro di controllo centrale MCC unificato realizza un interblocco avvio-arresto sincrono tra l'host di recupero aggregato e il sistema di trattamento delle acque reflue per un funzionamento automatico coordinato dell'intera linea.

Conformità alla manutenzione e alla garanzia della qualità

● Termine di garanzia:Garanzia minima di 3 anni sull'attrezzatura completa dal completamento dell'accettazione, rispettando le regole di garanzia dell'offerta.

● Pacchetto ricambi di 2 anni:Forniamo un elenco completo dei pezzi di ricambio consigliati che copre due anni interi di funzionamento continuo, con prezzi unitari formali e tempi di consegna confermati per la consegna dei pezzi di ricambio in Arabia Saudita.

● Servizio post-vendita:Guida all'installazione in loco da parte di ingegneri stranieri, messa in servizio completa dell'attrezzatura, programmi di formazione pratica per gli operatori, personale di supporto tecnico dedicato e inviato per l'avvio del sito.

● Track record del progetto HCC nella regione del Golfo:Forniamo casi di riferimento autenticati per l'Arabia Saudita e altri stati del GCC con impianti esistenti di neutralizzazione e riciclaggio delle acque reflue di impianti di calcestruzzo con sabbia del deserto, per aumentare il punteggio di valutazione delle gare d'appalto per l'esperienza del settore locale.

Punti salienti delle caratteristiche del prodotto

● Efficiente neutralizzazione dell'anidride carbonica per stabilizzare il PH dell'acqua

● Processo ecologico a basse emissioni di carbonio, nessun inquinamento secondario

● Sistema di controllo remoto intelligente completamente automatizzato

● Tecnologia industrializzata matura con qualità stabile e garantita

● I materiali dei componenti antiabrasione e anticorrosione prolungano la durata di servizio

● Basso apporto di sostanze chimiche, riduce i costi operativi dell'impianto a lungo termine

● Design modulare containerizzato per un facile trasporto all'estero e un rapido assemblaggio sul campo

Domande frequenti

Q1: Con quali apparecchiature di supporto può funzionare questo sistema di acque reflue?

R: Questo sistema per le acque reflue a neutralità del carbonio è sviluppato in modo indipendente da SINOU, che si abbina perfettamente alla nostra serie completa di attrezzature per il riciclaggio del calcestruzzo, tra cui recuperatore di calcestruzzo rotante, recuperatore di calcestruzzo vibrante e scivoli di alimentazione. Costituisce una linea completa di trattamento a circuito chiuso del calcestruzzo residuo e delle acque reflue di lavaggio degli impianti di betonaggio. L'intero set di apparecchiature adotta il controllo centrale PLC unificato, realizzando operazioni di collegamento sincrono e una facile gestione generale.

Q2: Qual è la capacità di trattamento applicabile del sistema? Può soddisfare le esigenze dei grandi impianti di miscelazione?

R: Il nostro sistema standard per le acque reflue ha una capacità di trattamento che va da 30 m³/h a 60 m³/h, che soddisfa pienamente la richiesta di trattamento delle acque di grandi impianti di betonaggio con più linee di produzione. Supportiamo inoltre la progettazione personalizzata del flusso in base all'effettiva produzione giornaliera di acque reflue per soddisfare le diverse dimensioni dell'impianto.

Q3: Qual è lo standard di alimentazione applicabile dell'apparecchiatura?

R: Il sistema è progettato per un'alimentazione trifase, 380 V, 60 Hz, che è completamente compatibile con l'alimentazione del generatore sincrono comunemente utilizzato in Arabia Saudita e in altre regioni del Golfo. I componenti elettrici sono stati ottimizzati per la tensione instabile dei gruppi elettrogeni per garantire un funzionamento stabile.

D4: In che modo il sistema tratta le particelle fini inferiori a 100μm nella sabbia del deserto?

R: Adottiamo un processo combinato di filtrazione multistadio, coagulazione e sedimentazione per gravità. In primo luogo, gli schermi filtranti di precisione multistrato intercettano la sabbia più fine; quindi l'attrezzatura di agitazione mescola le acque reflue con il coagulante per raccogliere le microparticelle sparse in grandi fiocchi.

Dopo la sedimentazione naturale nel serbatoio di sedimentazione orizzontale, le minuscole particelle residue vengono intrappolate dal filtro anteriore della pompa. Infine, tutti i fanghi contenenti sabbia fine vengono trasportati al filtropressa per la disidratazione profonda, realizzando lo smaltimento completo delle particelle inferiori a 100μm senza perdite.

Q5: Perché la soluzione non adotta l'idrociclone e il serbatoio di sedimentazione del tubo inclinato?

A: In combinazione con le effettive condizioni di lavoro della sabbia fine del deserto e il percorso tecnico maturo di SINOU, annulliamo l'idrociclone e le strutture dei tubi inclinati. Il serbatoio di sedimentazione orizzontale di grande volume è dotato di dispositivi di agitazione a tempo pieno, che prolungano il tempo di ritenzione idraulica e garantiscono un sufficiente insediamento della sabbia ultrafine.

Questo design semplifica la struttura dell'apparecchiatura, riduce i punti di guasto e il carico di lavoro di manutenzione giornaliero ed è più adatto per il funzionamento continuo a lungo termine in ambienti desertici difficili.

Q6: Quali misure vengono adottate per prevenire l'accumulo di sedimenti all'interno di serbatoi e piscine?

R: Adottiamo molteplici misure anti-sedimenti. Tutti i serbatoi dell'acqua adottano una struttura inclinata a fondo conico senza angoli morti e la parete interna è rivestita con rivestimento antiaderente e resistente all'usura. Ogni serbatoio è dotato di dispositivi di agitazione dedicati per mantenere il corpo idrico in costante flusso dinamico.

Nel frattempo, il sistema è dotato di monitor del livello del fango liquido e di valvole automatiche di scarico del fango, che scaricano regolarmente il fango nel filtropressa. Fondamentalmente evita la deposizione a lungo termine e la compattazione dei sedimenti.

Q7: Come risolvere il problema del blocco delle pompe dell'acqua causato da una grande quantità di sabbia fine?

R: Esistono molteplici misure di protezione per l'anti-intasamento della pompa. Innanzitutto, all'ingresso della pompa vengono installati filtri multistadio per bloccare articoli vari e fango agglomerato.

In secondo luogo, utilizziamo la pompa idraulica a stantuffo in ceramica sviluppata internamente da SINOU con ampi passaggi di flusso ed eccellenti prestazioni anti-abrasione, che non è facile rimanere bloccate da particelle fini.

Inoltre, il dispositivo di agitazione funzionerà in anticipo prima che la pompa inizi a sollevare i sedimenti del fondo, impedendo l'aspirazione e il blocco istantanei del fango. Il sistema dispone inoltre di protezione da sovraccarico e stallo per arrestare automaticamente la macchina in caso di condizioni anomale.

D8: La sabbia fine causerà una grave usura alla tubazione e alle apparecchiature?

R: Tutte le parti di passaggio del flusso a contatto con liquami e sabbia fine sono realizzate con materiali altamente resistenti all'usura. La parete interna delle tubazioni e dei serbatoi è trattata con rivestimento antiabrasione.

In combinazione con il processo di prefiltraggio, il contenuto di sabbia fine libera nell'acqua viene notevolmente ridotto, il che riduce efficacemente il tasso di usura dell'intero sistema e prolunga la durata.

Q9: È necessario dotare l'intera attrezzatura di sistemi di agitazione? Quali sono le loro funzioni?

R: I sistemi di agitazione sono configurazioni standard per tutti i serbatoi e le piscine. Gli agitatori presenti nella vasca di raccolta acqua e nel serbatoio di concentrazione impediscono alla sabbia fine di depositarsi e compattarsi; gli agitatori nel serbatoio di reazione assicurano la completa miscelazione di anidride carbonica, coagulante e acque reflue, in modo da garantire l'effetto di neutralizzazione e flocculazione.

Tutti i dispositivi di agitazione sono interbloccati con pompe e valvole di scarico del fango per realizzare un funzionamento completamente automatico.

Q10: Perché scegliere la filtropressa per il trattamento dei fanghi? Quali sono i vantaggi?

R: La filtropressa è l'attrezzatura principale per lo smaltimento dei fanghi terminali. Può spremere il fango ad alta concentrazione contenente sabbia ultrafine in pannelli di fango secco, realizzando un'accurata separazione solido-liquido. Il filtrato ritorna alla piscina front-end per il riciclaggio, ottenendo zero scarichi di liquami.

La filtropressa completamente automatica supporta il funzionamento non presidiato, con grande capacità di trattamento dei fanghi e prestazioni stabili, che è la scelta ottimale per la produzione continua di impianti di miscelazione.

Q11: Quale tecnologia viene utilizzata per la neutralizzazione del pH delle acque reflue? C'è inquinamento secondario?

R: Questo sistema adotta la tecnologia di neutralizzazione del biossido di carbonio, che è la nostra soluzione principale per la neutralizzazione del carbonio. Le sostanze alcaline presenti nelle acque reflue del cemento reagiscono con la CO₂ generando acqua e sedimenti carbonatici innocui.

Durante l'intero processo non vengono aggiunti soda caustica e altri agenti chimici, quindi non c'è inquinamento secondario, il che soddisfa gli standard di protezione ambientale locali nella regione del Golfo.

Q12: Qual è l'intervallo di pH dell'acqua riciclata? Può essere riutilizzato per la produzione di calcestruzzo?

R: Le acque reflue alcaline grezze provenienti dagli impianti di miscelazione hanno un valore di pH compreso tra 12,5 e 13. Dopo il trattamento di neutralizzazione della CO₂, il pH dell'effluente è stabilmente controllato tra 6,5 ​​e 8,5.

L'acqua riciclata soddisfa pienamente gli standard di qualità dell'acqua per il dosaggio del calcestruzzo e la pulizia delle autobetoniere e può essere riutilizzata direttamente nel circuito di produzione.

Q13: Qual è il lavoro di manutenzione giornaliera del sistema delle acque reflue? La manutenzione è difficile?

R: Il lavoro di manutenzione generale è semplice. Il lavoro quotidiano comprende principalmente l'ispezione dello stato operativo di pompe e agitatori, il controllo dei filtri, l'esecuzione del controlavaggio e l'osservazione del livello del liquido e dei dati di pH.

La manutenzione settimanale e mensile si concentra sulla lubrificazione, sulla calibrazione dello strumento e sul fissaggio dei bulloni. Abbiamo formulato un piano di manutenzione gerarchico completo e il personale operativo e di manutenzione può iniziare rapidamente dopo la formazione professionale.

Q14: Qual è il ciclo di manutenzione consigliato dell'apparecchiatura?

R: Adottiamo una gestione della manutenzione a cinque livelli: ispezione giornaliera, manutenzione ordinaria settimanale, revisione parziale mensile, ispezione trimestrale dei componenti e revisione annuale dell'intero sistema. Le parti soggette ad usura come schermi filtranti, tessuti filtranti, guarnizioni della pompa e lame di agitazione hanno cicli di sostituzione chiari, che possono garantire efficacemente il tasso di funzionamento complessivo dell'apparecchiatura superiore al 95%.

Q15: Qual è il periodo di garanzia dell'apparecchiatura? Quale supporto post-vendita può essere fornito?

R: L'intero set del sistema delle acque reflue gode di una garanzia completa di 3 anni. Forniamo guida all'installazione in loco all'estero, messa in servizio delle apparecchiature e formazione degli operatori professionali. Insieme all'attrezzatura viene fornito un elenco completo dei pezzi di ricambio per due anni di funzionamento e garantiamo una consegna rapida dei pezzi di ricambio nella regione del Golfo.

Q16: Il sistema è in grado di realizzare operazioni non presidiate?

R: Sì. L'intero sistema adotta il controllo intelligente PLC + HMI, con collegamento completamente automatico di agitazione, pompaggio dell'acqua, scarico del fango e pressatura del filtro. Supporta il monitoraggio remoto in tempo reale e l'allarme di guasto, realizzando un funzionamento continuo non presidiato 24 ore su 24, con un notevole risparmio sui costi di manodopera dell'impianto.

D17: Quali sono i vantaggi di questo sistema rispetto alle tradizionali apparecchiature per il trattamento delle acque reflue?

R: In primo luogo, si rivolge ai punti critici della sabbia ultrafine del deserto, con un perfetto design anti-sedimentazione e anti-intasamento e una maggiore velocità di funzionamento delle apparecchiature.

In secondo luogo, la tecnologia di neutralizzazione del biossido di carbonio consente di risparmiare sui costi dei prodotti chimici ed è più rispettosa dell’ambiente.

In terzo luogo, la struttura dell'apparecchiatura è semplificata senza unità ridondanti come gli idrocicloni, quindi il tasso di guasto e i costi di manutenzione a lungo termine sono inferiori.

Inoltre, il layout compatto è comodo per il trasporto e l'installazione in loco.
