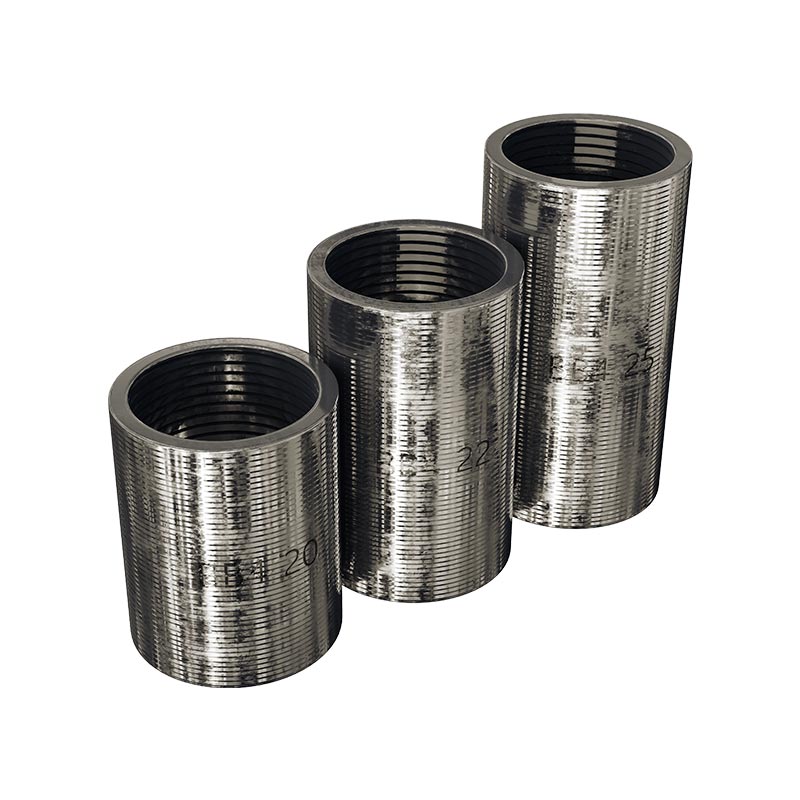

Produttore di prese per barre di rinforzo durevoli

SINOU è una fabbrica professionale e un fornitore globale di prese per barre di rinforzo industriali per tutti i tipi di apparecchiature per la disidratazione dei fanghi. Questa doppia presa per barra di rinforzo con filettatura interna ed esterna funge da boccola di riparazione di transizione per fori filettati danneggiatifiltropressa, pompa di alimentazione dei fanghi,agitatore di miscelazionee base della valvola della tubazione.

A differenza dei manicotti a estrusione singola senza filettatura, il nostro prodotto adotta un design integrato di formatura a doppia filettatura CNC, che può ricostruire fori per viti standard senza sostituire costose basi di colata di attrezzature. Sono disponibili diversi gradi di materie prime e processi superficiali antiruggine per adattarsi agli ambienti di lavoro con fanghi neutri, acidi deboli e alcalini di impianti di miscelazione, stazioni di depurazione municipali e fabbriche chimiche.

Evita efficacemente lo slittamento della filettatura, lo sfilamento dei denti e la corrosione dei metalli causata da vibrazioni a lungo termine e spruzzi di liquami, riducendo notevolmente la sostituzione regolare dei pezzi di ricambio e le perdite di arresto delle apparecchiature per i clienti globali di ingegneria ambientale.

Struttura centrale e dettagli artigianali di lavorazione

Ogni presa per barra di rinforzo SINOU è sottoposta a una lavorazione in bianco integrata una tantum, tutte le superfici filettate superano un trattamento di finitura completo per ridurre l'adesione dei fanghi:

(1) Due tipi principali di profilo esterno

① Manicotto esterno cilindrico liscio:diametro esterno compatto, si adatta a spazi di installazione stretti all'interno dell'armadio delle apparecchiature, ampiamente utilizzato per piccoli fori della macchina di dosaggio e della base del miscelatore

② Struttura esterna esagonale centrale:superficie di serraggio piatta riservata per la chiave dinamometrica, senza scorrimento durante l'operazione di serraggio, ideale per attrezzature di grandi dimensioni per filtropressa e posizioni di carico pesante con flangia della pompa per fanghi.

(2) Design integrato con filettatura passante a doppio strato

Struttura cava con filettatura interna ed esterna a penetrazione completa, spessore uniforme della parete da 3 mm a 12 mm senza aree deboli sottili. La filettatura esterna si blocca nel foro della base dell'attrezzatura, la filettatura interna collabora con i bulloni di fissaggio standard, realizza conversioni di diverse dimensioni della filettatura senza modificare la fusione dell'attrezzatura. Lo smusso di 30° su entrambe le estremità della filettatura elimina le bave taglienti e previene il collasso dei denti della filettatura durante l'assemblaggio forzato.

(3) Tecnologia di laminazione del filo CNC di precisione

Tutte le filettature interne ed esterne sono realizzate mediante laminazione in un unico passaggio, grado di tolleranza 4H/4g~6H/6g, errore di passo controllato inferiore a ±0,02 mm. La radice del dente dell'arco ottimizzata aumenta l'area di contatto del bullone, migliora le prestazioni antivibranti in caso di frequenti avviamenti e arresti di pompe per fanghi e filtropresse idrauliche. La lucidatura fine del foro interno rimuove le microbave per evitare che le particelle di fango intasino gli spazi vuoti del filo.

(4) Selezioni diversificate di materie prime

● Acciaio al carbonio ASTM A105:conveniente per acque reflue neutre pH 4~11

● Acciaio inossidabile SUS304:resistere a leggeri spruzzi di cloruro e deboli fanghi alcalini

● Acciaio legato SUS316L:personalizzato per acque reflue chimiche acide forti con forte corrosione

(5) Trattamenti superficiali anticorrosione graduati

● Zincatura a caldo (acciaio al carbonio):strato di zinco ≥85μm, supera il test in nebbia salina neutra per 72 ore

● Passivazione decapante (acciaio inox 304):ridurre l’adesione dei fanghi organici

● Guarnizione composita in nichel (lega 316):raggiungere lo standard di nebbia salina di 500 ore per condizioni chimiche difficili

● Grasso antigrippaggio prerivestito opzionale per apparecchiature per fanghi ad alta temperatura

Meccanismo di funzionamento con filettatura interna ed esterna

(1) Meccanismo di conversione della transizione del thread

Quando le specifiche della filettatura del foro della base dell'attrezzatura non possono corrispondere ai bulloni di fissaggio, installare una presa per barra d'armatura come pezzo di transizione intermedio, senza necessità di alesare o saldare i pezzi fusi dell'attrezzatura, trasformazione rapida in loco senza lunghe interruzioni della produzione.

(2) Funzione di ripristino dei fori danneggiati

Per i fori delle viti originali arrugginiti, spalati e scivolati sulle basi della pompa e della filtropressa, avvitare la presa della barra di rinforzo corrispondente per ricostruire la filettatura interna standard completa, abbandonare la costosa sostituzione dell'intera base e ridurre le spese di manutenzione di oltre il 55%.

(3) Buffering delle vibrazioni e logica di isolamento medio

La spessa parete del manicotto disperde lo stress di serraggio dei bulloni e tampona le vibrazioni periodiche generate dal funzionamento continuo della pompa per fanghi. Lo strato isolante in metallo separa l'umidità delle acque reflue, gli alcali e il limo dal contatto diretto con il metallo di base dell'attrezzatura, rallenta la corrosione della base ed estende il ciclo di servizio completo della macchina.

Tabella completa dei parametri delle specifiche tecniche

Come scegliere la presa per barra d'armatura adatta per la tua attrezzatura?

4 standard fondamentali di selezione per gli acquirenti di ingegneria esteri per evitare la mancata corrispondenza dei modelli:

(1) Confermare il grado di corrosione medio delle acque reflue

Fanghi di lavaggio impianti di miscelazione neutri:selezionare acciaio al carbonio zincato a caldo

Acque reflue municipali con tracce di sale:scegli SUS304;

Fanghi chimici acidi forti:Materiale in lega SUS316.

(2) Misurare la dimensione della filettatura base originale

Registrare la profondità del foro interno, il passo della filettatura originale e le specifiche del bullone, verificare che le dimensioni della filettatura interna ed esterna corrispondano, evitare assemblaggi non corrispondenti.

(3) Distinguere il carico dell'attrezzatura e l'intensità delle vibrazioni

Apparecchio per filtropressa per carichi pesanti, flangia della pompa dei fanghi: scegliere la parete spessa dell'esagono centrale Presa per barra di rinforzo per serraggio a coppia elevata;

Il piccolo serbatoio di dosaggio, la base leggera dell'agitatore utilizzano un tipo cilindrico liscio e sottile.

(4) Confermare i requisiti del ciclo di manutenzione in loco

I progetti che richiedono un lungo ciclo di servizio senza sostituzioni frequenti selezionano le serie in acciaio inossidabile; le stazioni di miscelazione per costruzioni temporanee a ciclo breve possono scegliere il tipo di acciaio al carbonio economicamente vantaggioso.

Tabella comparativa delle prese per barre d'armatura rispetto ai manicotti di compressione ordinari

Elenco delle apparecchiature per il trattamento delle acque reflue corrispondenti

La presa per barra di rinforzo SINOU è un raccordo di riparazione universale abbinato per linee complete di disidratazione dei fanghi, collegamento ipertestuale alle pagine dei prodotti corrispondenti:

(1) Filtropressa a membrana:riparare i fori di bloccaggio della piastra del filtro, la filettatura del dispositivo della porta di alimentazione, ridurre le perdite di filtrato

(2) Agitatore miscelatore:ripristinare i fori delle viti della base di montaggio del serbatoio arrugginito, evitare di agitare e scuotere

(3) Pompa di alimentazione dei fanghi:riparare l'abrasione della flangia e della filettatura della sede del cuscinetto dovuta alle vibrazioni dei fanghi di sabbia

(4) Conduttura del liquame HDPE:riparazione della filettatura di transizione della flangia della tubazione per i tubi dell'acqua circolanti

(5) Colonna di spruzzo:ricostruzione della filettatura della base del serbatoio del liquido di neutralizzazione

(6) Dosatore automatico di flocculante:rinnovamento anticorrosivo del foro fisso dell'armadio

Standard di installazione in loco e note operative

(1) Preparazione pre-installazione

① Pulire accuratamente morchie, incrostazioni di ruggine e bave metalliche all'interno del foro della base dell'apparecchiatura con una spazzola in acciaio e aria compressa, i corpi estranei causano un innesto incompleto della filettatura.

② Misurare la profondità del foro e le specifiche della filettatura per selezionare il modello corrispondente, impedire l'assemblaggio forzato di dimensioni non corrispondenti.

(2) Passaggi di installazione standard

① Avvitare la presa della barra di rinforzo nel foro della base verticalmente con una chiave dinamometrica, controllare la coppia di serraggio in base alla tabella dei parametri del materiale. Un serraggio eccessivo della base di fusione della fessura, una coppia insufficiente porta ad allentarsi sotto vibrazione.

② Dopo aver bloccato il manicotto, avvitare il bullone standard abbinato nella filettatura interna e testare manualmente la tenuta.

③ Per le posizioni della pompa per carichi pesanti e del filtro pressa, spalmare grasso antigrippaggio sulla filettatura interna per evitare l'incollaggio della cristallizzazione dei fanghi.

(3) Precauzioni per l'uso di routine

① La grande linea di produzione delle acque reflue ispeziona la tenuta dei manicotti ogni 15 giorni lavorativi, sostituisce tempestivamente i prodotti deformati e corrosi.

② L'officina chimica ad alta corrosione riveste mensilmente un lubrificante antiruggine sulle filettature esposte.

③ Se l'apparecchiatura viene spenta per più di 30 giorni, spalmare grasso antiruggine su tutte le filettature dei manicotti e coprire con una pellicola impermeabile.

Ispezione di routine e programma di manutenzione dei livelli

(1) Controllo del turno giornaliero

Controllare visivamente le filettature esposte per individuare eventuali accumuli di ruggine e morchia, pulire tempestivamente lo sporco superficiale.

(2) Manutenzione settimanale

Stringere le prese allentate della barra di rinforzo sulle posizioni delle chiavi della pompa e del filtro pressa, pulire il limo tra le filettature.

(3) Ispezione approfondita mensile

Effettuare un campionamento parziale per verificare le condizioni di distacco dello strato anticorrosione zincato/inossidabile e rifornire di grasso antigrippaggio.

(4) Ispezione completa trimestrale

Rimuovere i manicotti parziali per controllare il grado di usura della filettatura interna, sostituire in batch i raccordi corrosi dall'invecchiamento.

(5) Revisione annuale

Ispezione completa di tutti gli attacchi delle barre d'armatura della base dell'attrezzatura e sostituzione unificata dei pezzi di ricambio scaduti.

(6) Ciclo di sostituzione di riferimento delle parti soggette ad usura

Presa per barra di rinforzo in acciaio al carbonio:8 ~ 12 mesi

Presa per barra di rinforzo SUS304:20 ~ 28 mesi

Presa per barra di rinforzo in lega SUS316:36 ~ 48 mesi

Standard rigorosi di controllo qualità dei prodotti grezzi e finiti in fabbrica

(1) Ispezione delle materie prime

Tutte le barre d'acciaio superano il test di composizione spettrale e rifiutano i rottami di ferro riciclati; test di trazione per garantire che l'indice di trazione del materiale soddisfi gli standard.

(2) Controllo delle dimensioni della lavorazione

Rilevamento completo del calibro digitale e del calibro della filettatura, errore del passo della filettatura e dello spessore della parete rigorosamente controllati entro l'intervallo di tolleranza.

(3) Test del rivestimento anticorrosione

Test casuale di invecchiamento in nebbia salina per lotto, prodotti zincati/passivanti non qualificati riprocessati.

(4) Test di simulazione delle vibrazioni

Test di vibrazione alternata continua 24 ore su 24 per verificare le prestazioni anti-allentamento della filettatura in condizioni di funzionamento della pompa.

(5) Campionamento batch finito

Ispezione casuale del 5% per ciascun lotto di produzione, tutti gli indici sono stati nuovamente testati prima della consegna in magazzino.

Casi applicativi di ingegneria all'estero

Caso 1: Grande impianto di betonaggio, Arabia Saudita

Domanda del progetto:Riparare le filettature della base arrugginite della filtropressa a membrana e della pompa di alimentazione dei fanghi sotto le acque reflue alcaline ad alta sabbia del deserto.

Soluzione:Adotta la presa per barra di rinforzo in acciaio al carbonio zincato a caldo nelle specifiche M8-M32 complete.

Effetto reale:Frequenza di sostituzione del filo dell'attrezzatura ridotta da mensile a una volta ogni 10 mesi, costi di manutenzione annuali ridotti del 60%, funzionamento stabile in ambiente desertico ad alta temperatura per 3 anni.

Feedback dei clienti:La presa della barra di rinforzo a doppia filettatura è facile da installare e riutilizzabile, consentendo di risparmiare molte spese di sostituzione della fusione di base.

Caso 2: Stazione municipale di trattamento delle acque reflue, Sud-est asiatico

Domanda del progetto:Rinnovare il vecchio disidratatore a nastro e i fori di montaggio del miscelatore con liquami domestici leggermente clorurati.

Soluzione:Set completo di prese per barra di rinforzo passivata SUS304.

Effetto reale:Dopo 2 anni di funzionamento continuo non si è verificato alcuno slittamento o corrosione del filo, le perdite di liquame sono state completamente eliminate.

Regole sugli imballaggi per l'esportazione e sulla logistica globale

(1) Standard di imballaggio:Bussole per barre di rinforzo ordinate per specifiche, sacchetti in PE sigillati impermeabili con rivestimento di grasso antiruggine all'interno; piccoli lotti imballati in cartoni con essiccante, telai di legno fissi per merci sfuse di grandi dimensioni per evitare graffi e collisioni durante il trasporto marittimo. Bulloni coordinati e buste per accessori indipendenti confezionate con lubrificante antigrippaggio.

(2) Termini commerciali applicabili:EXW, FOB, CFR, CIF, DAP sono tutti supportati

(3) Disposizione logistica:Gli spedizionieri cooperativi a lungo termine consegnano in Medio Oriente, Europa, Sud-Est asiatico, Africa; carico misto con filtropressa, agitatore e accessori per tubazioni per risparmiare trasporto di container.

Certificazioni di fabbrica e supporto post-vendita

(1) Qualifiche complete:Certificazione CE di sicurezza meccanica, certificato del sistema di gestione della qualità ISO9001, rapporti di ispezione di fabbrica completi per gare d'appalto all'estero e sdoganamento.

(2) Politica di garanzia:Garanzia di qualità di 12 mesi per tutte le prese delle barre d'armatura contro difetti di lavorazione in fabbrica; danni derivanti da selezione errata e installazione impropria non coperti.

(3) Servizio post-vendita globale:Guida all'installazione remota multilingue 7×24; fornire suggerimenti completi per la selezione delle specifiche gratuitamente agli ingegneri di progetto; consegna rapida di pezzi di ricambio in tutto il mondo per ordini urgenti.
