Fabbrica di misuratori di concentrazione ad alte prestazioni

SINOU è un produttore professionale e fornitore globale di misuratori di concentrazione di liquami industriali in linea. Sviluppiamo in modo indipendente due soluzioni tradizionali di monitoraggio delle condutture: il tipo a ultrasuoni diretto e il tipo a diapason anti-blocco allargato, entrambi abbandonano le fonti di misurazione radioattive per eliminare i rischi per la sicurezza dell'officina.

Questo misuratore di concentrazione in linea è interamente realizzato con parti a contatto con il fluido in acciaio inossidabile, algoritmi integrati di compensazione della temperatura e della pressione, che supporta l'uscita a doppio segnale RS485 e 4-20 mA in tempo reale.

Può essere collegato perfettamente al quadro di controllo dell'alimentazione del filtro a membrana, al miscelatore del serbatoio e all'apparecchiatura di dosaggio automatico del flocculante per costruire un sistema di disidratazione dei fanghi a circuito chiuso completo. Lo strumento regola automaticamente il flusso di alimentazione e i parametri di spremitura in base al contenuto solido del liquame in tempo reale, risolvendo i frequenti blocchi delle tubazioni, l'umidità instabile del pannello filtrante e i punti critici del consumo eccessivo di prodotti chimici negli impianti di betonaggio, nelle tipografie e nelle stazioni fognarie comunali.

A differenza dei rilevatori di campionamento manuale intermittente, la nostra apparecchiatura supporta il monitoraggio online ininterrotto 24 ore su 24 per ridurre i costi operativi e di manodopera a lungo termine.

Due principi di funzionamento della misurazione indipendenti

Molti clienti ingegneristici esteri sollevano la domanda: qual è la differenza tra il misuratore di concentrazione dei liquami a ultrasuoni e quello a diapason e come selezionare il tipo adatto per la conduttura dei liquami in loco? Elaboriamo separatamente due tecnologie di misurazione sviluppate internamente:

(1)Principio di misurazione a ultrasuoni diretto

Il misuratore di concentrazione ad ultrasuoni adotta una struttura a tubo completamente dritto senza angoli morti interni. Su entrambi i lati della tubazione di misurazione sono installate sonde simmetriche di trasmissione e ricezione a ultrasuoni. Quando il liquame scorre attraverso il tubo, le particelle solide e le microbolle attenueranno l'energia ultrasonica.

Il chip integrato ad alta precisione calcola il contenuto solido in tempo reale in base ai dati di perdita della velocità del suono, con un programma di compensazione della temperatura indipendente per eliminare la deriva dei dati causata dalla fluttuazione della temperatura media. L'algoritmo anti-interferenza integrato filtra automaticamente l'influenza delle fibre e delle minuscole bolle d'aria, che è particolarmente adatto per la stampa di fanghi di tintura e acque reflue di lavaggio del calcestruzzo con molte impurità sospese. I segnali di concentrazione in tempo reale vengono trasmessi al PLC della filtropressa per regolare automaticamente la frequenza della pompa di alimentazione.

(2)Principio di misurazione del diapason anti-blocco ampliato

Il misuratore di concentrazione del diapason imposta la sonda di rilevamento risonante all'interno del canale di flusso della flangia allargata. La frequenza di vibrazione naturale della forca cambia con la densità del liquame e il sistema converte i dati di offset della frequenza in valore di concentrazione.

La cavità allargata evita che i sedimenti avvolgano la sonda, adattandosi perfettamente a malte da costruzione contenenti sabbia e fanghi minerali. Questa struttura è caratterizzata da un funzionamento semplice e da un basso consumo energetico, ampiamente applicata nelle principali condotte di trasporto di progetti di ingegneria ambientale.

Analisi completa dei componenti strutturali della pipeline

Tutti i gruppi bagnati ed esterni del misuratore di concentrazione dei liquami SINOU sono ottimizzati per il contatto a lungo termine con liquami alcalini, sabbiosi e viscosi, divisi in sei parti principali:

(1)Corpo principale di misurazione della tubazione

Due stili strutturali a scelta: tubolare diritto / tubo flangiato antiblocco allargato. Il materiale standard è acciaio senza saldatura SUS304 spesso; SUS316L, Hastelloy o lega di titanio possono essere selezionati per mezzi fortemente corrosivi. La parete interna supporta la lucidatura a specchio per ridurre l'adesione dei fanghi. Ogni tubo viene sottoposto a un test di pressione idraulica pari a 1,5 volte quella nominale prima della consegna per eliminare i rischi di perdite, rispettando le flange standard globali PN10/PN16 senza ricostruzione della tubazione.

(2)Nucleo di rilevamento di precisione

Gruppo sonda ultrasonico a doppia sonda o sensore a diapason resistente all'usura, completamente immerso nel percorso del flusso medio, dotato di rilevatore di temperatura in tempo reale PT1000. Tutti i componenti elettronici superano lo screening dell'invecchiamento ad alta e bassa temperatura prima dell'assemblaggio.

(3) Armadietto del trasmettitore digitale superiore

Guscio in alluminio pressofuso completamente sigillato IP65, struttura antideflagrante ExdⅡBT6 opzionale per officine chimiche. Il touch screen LCD locale visualizza la concentrazione, la temperatura e i dati di funzionamento in tempo reale, supportando la calibrazione di zero e span in loco senza apparecchiature informatiche aggiuntive.

(4) Modulo di conversione del segnale isolato

Design del circuito anti-interferenza elettromagnetica, resiste efficacemente al salto del segnale generato dalle pompe circostanti e dai convertitori di frequenza. Uscita doppio segnale standard: segnale analogico 4-20 mA + comunicazione digitale Modbus RS485, compatibile con PLC, DCS e sistema di controllo centrale.

(5)Interfaccia di lavaggio automatico riservata

Porta indipendente per la pulizia ad alta pressione riservata sul corpo del tubo, lavaggio regolare dei fanghi di cemento e pigmenti attaccati per prolungare il ciclo di manutenzione.

(6) Accessori coordinati completi

Le guarnizioni della flangia di supporto, i bulloni fissi, i cavi di segnale schermati e gli strumenti di calibrazione vengono forniti come set completo, senza necessità di acquistare pezzi di ricambio aggiuntivi.

Vantaggi esclusivi del prodotto principale

(1)Doppia tecnologia di misurazione per diversi tipi di liquame

I clienti possono scegliere il modello a ultrasuoni per fanghi aerati ricchi di fibre o il modello a diapason per malte da costruzione granulose. Una serie di prodotti copre tutte le principali condizioni di lavoro del monitoraggio delle condotte dei liquami.

(2)Progettazione di misurazioni sicure non radioattive

Nessuna fonte radioattiva all'interno dell'apparecchiatura, evita rischi per la salute sul lavoro per i lavoratori, semplifica le procedure di accettazione ambientale per progetti all'estero.

(3) Ottimizzazione completa della pipeline antiblocco

Il tubo dritto con angolo morto zero e le doppie strutture a flangia allargata prevengono l'accumulo di limo; La parete interna lucidata a specchio e la porta di lavaggio riducono notevolmente la frequenza di blocco del sensore.

(4) Algoritmo di compensazione integrato multidimensionale

Programma indipendente di filtraggio di temperatura, pressione e bolle, fluttuazione dei dati di misurazione controllata entro ±0,3% del fondo scala, non è necessaria alcuna calibrazione manuale frequente del campionamento.

(5)Collegamento automatico del sistema a circuito chiuso

I dati sulla concentrazione in tempo reale collegano la pompa di alimentazione del filtropressa e la macchina dosatrice, regolano automaticamente il flusso e il dosaggio dei farmaci, riducono il consumo di sostanze chimiche del 15%-28% e riducono il tasso di blocco della tubazione di oltre il 70%.

(6) Adattamento dell'alimentazione elettrica globale

Design del circuito a doppia frequenza 50Hz/60Hz, funzionamento stabile con tensione instabile del generatore dei cantieri del Medio Oriente, certificazione CE e ISO completa per superare offerte globali e sdoganamento.

(7) Bassi costi di manutenzione a lungo termine

Nessun elettrodo consumabile all'interno della parte di rilevamento, è richiesta solo una semplice calibrazione trimestrale, riduce la spesa annuale per la sostituzione dei pezzi di ricambio.

Tabella dei parametri tecnici ufficiali delle due serie

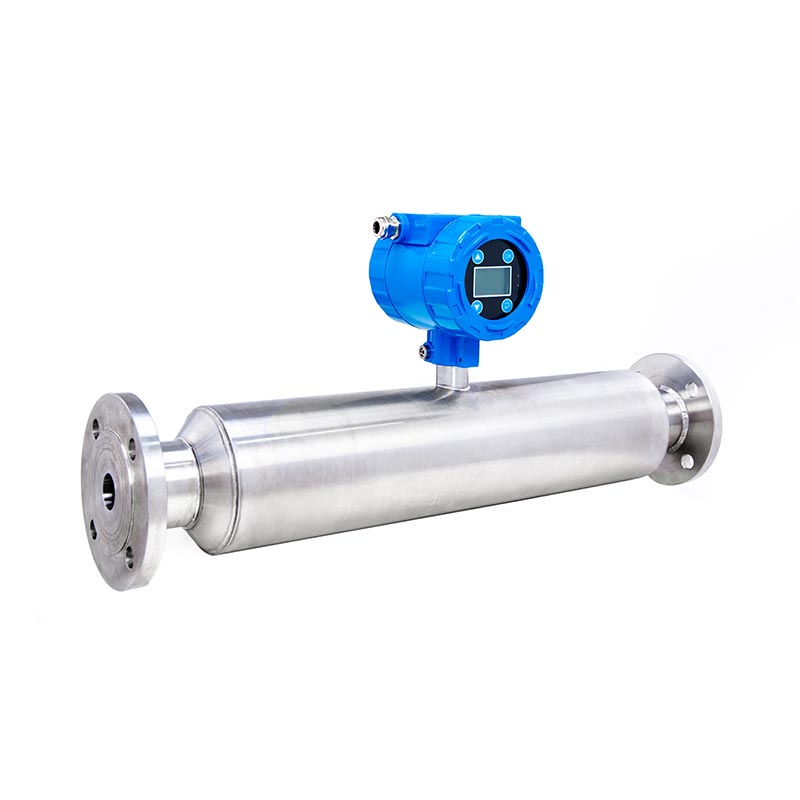

Misuratore di concentrazione tubolare ad ultrasuoni

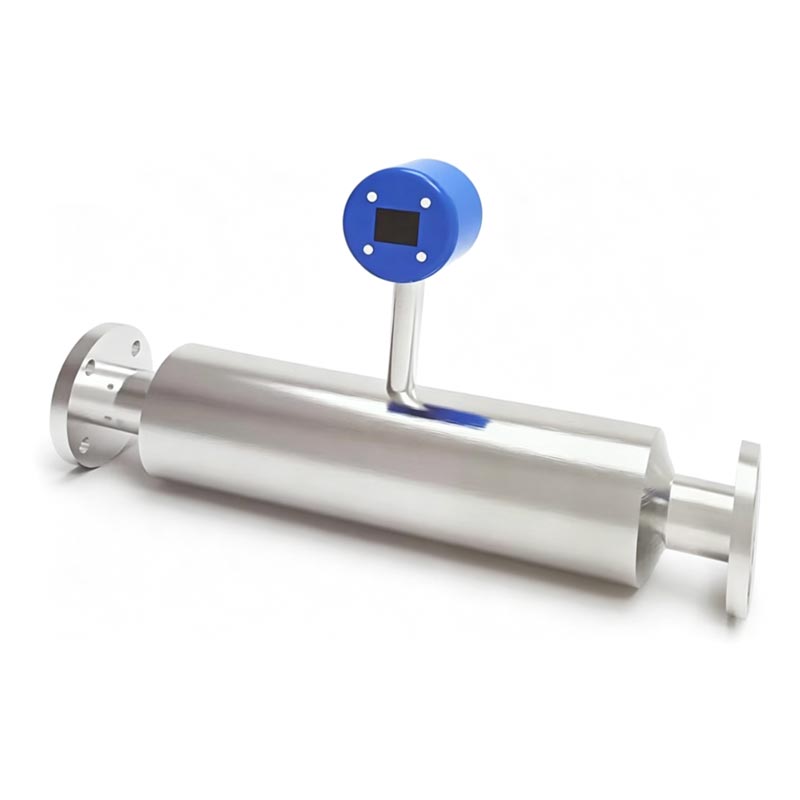

Misuratore di concentrazione del diapason anti-blocco

Guida alla selezione dei prodotti standard

Riassumiamo 5 standard di selezione fondamentali per aiutare gli acquirenti esteri ad abbinare il misuratore di concentrazione adeguato in base alle condizioni di lavoro effettive:

(1)Confermare le caratteristiche del mezzo liquame

Stampa di fanghi di colorante/cemento con bolle e fibre:scegli il modello tubolare ad ultrasuoni ST-U;

Malta da costruzione contenente sabbia / sterili di miniera:selezionare il modello antiblocco del diapason ST-T;

Acque reflue fortemente acide e alcaline:aggiornare il materiale a contatto con il fluido SUS316L/Hastelloy.

(2)Confermare la precisione di misurazione richiesta

Disidratazione fanghi da impianto di miscelazione ordinaria:modello standard ±0,3 peso;

Progetti di dosaggio preciso di prodotti chimici fini:versione personalizzata ad alta precisione.

(3) Corrispondenza alle specifiche della pipeline

Fornire il calibro effettivo della tubazione e la pressione di uscita della pompa per selezionare la flangia corrispondente e il corpo del tubo resistente alla pressione.

(4) Chiarire la richiesta di controllo automatico

Regolazione base della velocità della pompa:uscita singola 4-20 mA;

Gestione remota centralizzata:doppio segnale 4-20mA+RS485 con opzione modulo cloud.

(5)Distinguere l'ambiente di installazione

Workshop generale al coperto:trasmettitore IP65 standard;

Officina chimica infiammabile:armadio antideflagrante opzionale;

Conduttura aperta all'aperto:abbinare la copertura protettiva antipioggia.

Confronto orizzontale con le tradizionali apparecchiature per la densità dei liquami

Attrezzatura di supporto abbinata

Quando si costruisce una linea di disidratazione dei fanghi completamente automatica, il nostro misuratore di concentrazione può formare un sistema ambientale integrato con le seguenti apparecchiature sviluppate autonomamente:

(1)Filtropressa a membrana:Regolare la velocità di alimentazione e il tempo di spremitura tramite il segnale di concentrazione per stabilizzare l'umidità della torta filtrante

(2)Agitatore Miscelatore:Omogeneizzare il liquame del serbatoio per evitare la stratificazione della concentrazione locale

(3) Tubo per liquami in HDPE:Tubazione anticorrosione abbinata alla dimensione della flangia standard

(4) Dosatore automatico di flocculante:Regola automaticamente il dosaggio del farmaco in base al contenuto solido in tempo reale

(5)Colonna spray:Monitorare la concentrazione del liquido neutro circolante per il trattamento dei gas di scarico

Condizioni di lavoro per applicazioni multisettore

(1)Impianti di betonaggio fissi e mobili di calcestruzzo preconfezionato

(2)Condutture di produzione per la disidratazione dei fanghi di fabbrica di stampa e tintura

(3) Monitoraggio convogliamento fanghi addensati dell'impianto di depurazione comunale

(4) Rilevamento dei liquami di estrazione mineraria e di aggregati

(5)Sistema di tubazioni per malta per la costruzione di strade e ponti

(6) Galvanotecnica e trattamento dei liquidi di scarto a base acida della chimica fine

(7) Progetti per le acque reflue di stazioni di miscelazione ad alto contenuto di sabbia nel deserto del Medio Oriente

Domande frequenti comuni sugli acquirenti globali

D1: La sabbia fine di cemento bloccherà la tubazione di misurazione e la sonda di rilevamento?

R: Le nostre due serie adottano entrambe un design antiblocco mirato. Il tubo ad ultrasuoni non ha sonda interna sporgente; Il modello a diapason utilizza un canale di flusso allargato per evitare l'avvolgimento del limo. Dotato di porta di lavaggio dedicata per la pulizia regolare, funzionamento stabile a lungo termine.

Q2: Con quale frequenza è necessario calibrare il misuratore di concentrazione?

R: In condizioni di lavoro standard dell'impianto di miscelazione, solo la calibrazione comparativa dei campioni una volta ogni tre mesi, funzionamento semplice tramite touch screen locale senza software professionale.

Q3: Il segnale di concentrazione può collegare il controllo dell'alimentazione automatica del filtro a membrana?

R: Sì, gli utenti possono impostare le soglie di concentrazione superiore e inferiore all'interno dello strumento per realizzare l'accelerazione/decelerazione automatica della pompa di alimentazione senza funzionamento manuale.

Q4: Possiamo personalizzare il campo di misura, il diametro del tubo e il materiale anticorrosivo in base alle condizioni del sito?

R: Forniamo una personalizzazione mirata del campo di misura, del calibro della flangia, della lega a contatto con il fluido e della configurazione antideflagrante in base ai parametri effettivi del liquame del cliente. Tutte le apparecchiature finite mantengono il marchio SINOU standard.

Passaggi standard di installazione e messa in servizio

(1)Installare lo strumento su una tubazione diritta orizzontale, riservare una sezione diritta almeno 5 volte il diametro del tubo prima e dopo l'attrezzatura, evitare le uscite della pompa e le aree turbolente dei gomiti.

(2)Fissare uniformemente i bulloni della flangia con guarnizioni di tenuta per evitare perdite di liquame durante il funzionamento.

(3) Separare i cavi di segnale dalle linee della pompa ad alta potenza per evitare interferenze del segnale elettromagnetico.

(4) Completare la calibrazione zero dell'acqua dopo l'installazione, quindi eseguire la calibrazione dello span con campioni di liquame standard.

(5)Impostare i parametri di interblocco della concentrazione corrispondenti al PLC della filtropressa, eseguire un test continuo per 2-3 ore per confermare i dati stabili prima della produzione formale.

Programma graduale di ispezione e manutenzione

(1)Ispezione giornaliera per turno

① Controllare i dati di concentrazione in tempo reale sul touch screen per eventuali fluttuazioni anomale

② Ispezionare i giunti a flangia per individuare eventuali perdite di liquame

③ Pulire la polvere dalla superficie del trasmettitore

(2)Manutenzione settimanale

① Avviare il programma di lavaggio automatico per eliminare i fanghi attaccati all'interno del tubo di misurazione

② Serrare i terminali del cavo del segnale allentati

③ Testare la risposta del collegamento con la pompa di alimentazione

(3) Calibrazione trimestrale e ispezione approfondita

① Prelevare un campione di liquame in loco per il confronto e la ricalibrazione di laboratorio

② Pulire le incrostazioni delle pareti interne della tubazione e i depositi di limo

③ Testare le funzioni di allarme guasto dell'apparecchiatura

(4) Revisione completa annuale

④ Ispezionare la corrosione del tubo di misurazione e il grado di usura

⑤ Debug completo dei parametri del programma di controllo interno

⑥ Sostituire gli accessori di tenuta obsoleti

(5)Ciclo di sostituzione delle parti soggette ad usura

① Guarnizione di tenuta della flangia:6~9 mesi

② Accessori per ugelli di lavaggio:10 mesi

③ Circuito interno del trasformatore:3 anni

Servizio di personalizzazione delle condizioni di lavoro

Forniamo regolazioni mirate in base ai parametri dei liquami in loco del cliente e ai requisiti del progetto:

(1)Personalizzazione dei parametri:Regolare il campo di misurazione del contenuto solido, il grado di resistenza alla temperatura media e la capacità di carico della pressione della tubazione

(2)Personalizzazione dei materiali:Aggiorna le parti a contatto con il fluido in lega SUS316L/Hastelloy/Titanio per un mezzo fortemente corrosivo

(3) Personalizzazione strutturale:Modificare la dimensione DN della flangia, aggiungere una copertura antipioggia per esterni o un armadio del trasmettitore antideflagrante

(4) Personalizzazione delle funzioni:Aggiungi caricamento dati remoto cloud e uscita relè allarme limite superiore/inferiore Tutti i prodotti personalizzati mantengono l'aspetto e l'identificazione standard del marchio SINOU, il servizio di elaborazione del marchio privato non viene fornito.

Termini relativi all'imballaggio per l'esportazione e alla logistica globale

(1)Standard di imballaggio per l'esportazione:Corpo principale del tubo di misurazione rivestito con grasso antiruggine, pellicola PE impermeabile avvolta; custodia in legno antiurto indipendente imballata con trasmettitore. Tutte le guarnizioni, i cavi e gli strumenti di calibrazione sono imballati classificati in sacchetti per accessori. I manuali operativi e i file di certificazione sono sigillati in una busta portadocumenti dedicata, con aggiunta di essiccante per la protezione dall'umidità durante il trasporto marittimo.

(2)Condizioni commerciali internazionali applicabili:EXW, FOB, CFR, CIF, DAP gamma completa di Incoterms supportata

(3) Cooperazione logistica globale:Gli spedizionieri cooperativi a lungo termine consegnano merci in Europa, Medio Oriente, Sud-Est asiatico e Africa. Caricamento misto confiltropressa, agitatore e tubo in HDPE possono risparmiare sui costi di spedizione del container.

Standard di controllo qualità delle materie prime e dei prodotti finiti

(1)Ispezione delle materie prime:Tutti i materiali in acciaio inossidabile superano il test di corrosione per immersione acido-base di 72 ore; i componenti elettronici completano lo screening dell'invecchiamento ad alta e bassa temperatura di 96 ore.

(2)Prova di pressione idraulica:Ogni tubo sopporta una pressione nominale di 1,5 volte per 30 minuti senza deformazioni o perdite.

(3) Test di calibrazione di precisione:Campioni di liquame standard classificati utilizzati per la calibrazione, errore su intervallo completo controllato entro ±0,4% in peso.

(4) Test di simulazione anti-interferenza:Introdurre bolle d'aria e impurità in fibra per verificare la stabilità dei dati in un mezzo complesso.

(5)Ispezione del campionamento finito:Campionamento casuale del 5% per lotto di produzione per ricontrollare tutti gli indicatori di prestazione prima della consegna.

Casi di progetti di ingegneria all'estero

Caso 1: Grande impianto di betonaggio, Arabia Saudita

Misuratore di concentrazione ad ultrasuoni ST-U installato sulla tubazione dei fanghi di lavaggio, abbinato al sistema di alimentazione del filtropressa a membrana. Dopo tre anni di funzionamento continuo in un ambiente desertico ad alta temperatura, il tasso di intasamento delle condutture è stato ridotto del 75%, mentre il costo del flocculante è stato risparmiato del 22%. Feedback del cliente: i dati di misurazione sono stabili, il carico di lavoro di manutenzione giornaliero è molto basso.

Caso 2: Fabbrica di stampa e tintura del sud-est

Il misuratore di concentrazione della serie ST-U installato sulla linea di disidratazione dei fanghi di stampa, resiste efficacemente alle interferenze delle fibre e mantiene stabile la secchezza della torta del filtro.

Caso 3: Stazione municipale di trattamento delle acque reflue

Il modello di diapason antiblocco ST-T applicato alla tubazione dei fanghi ispessiti, realizza il controllo di disidratazione automatico completo senza pilota.
