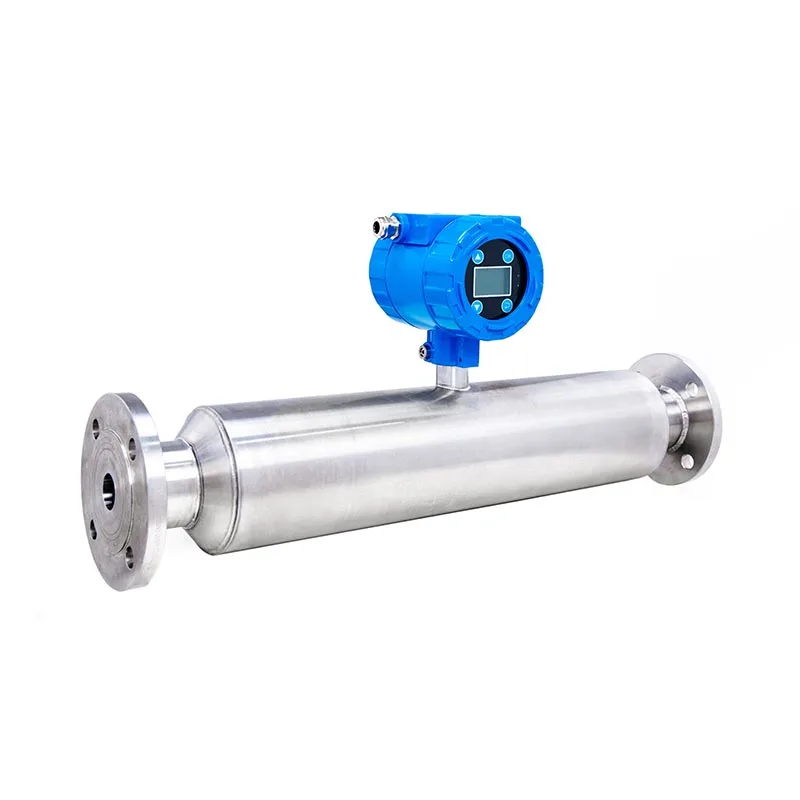

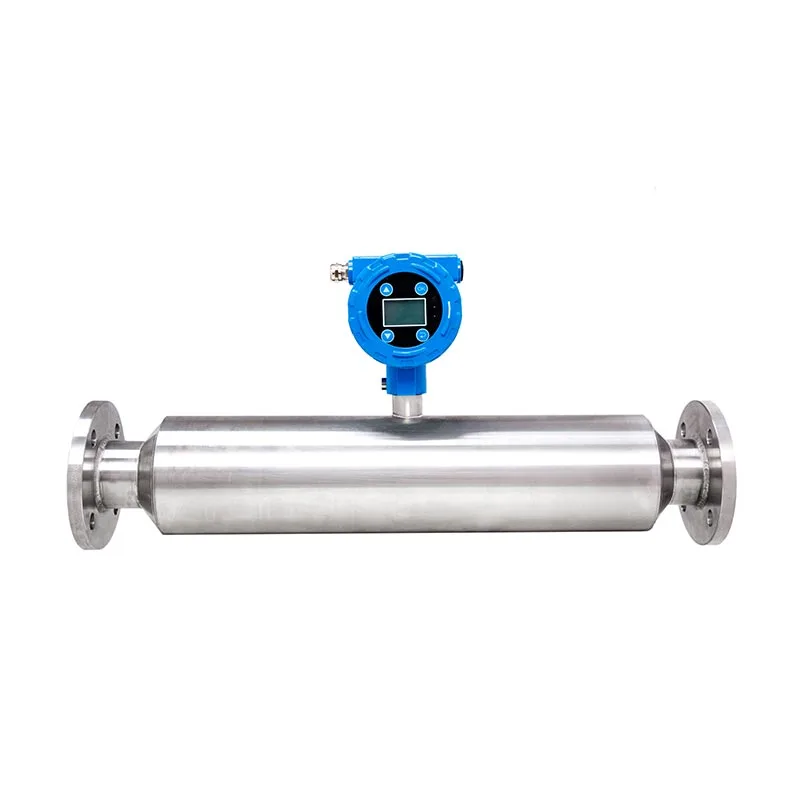

Misuratore di concentrazione dei liquami tubolari in linea in acciaio inossidabile per il sistema di tubazioni di supporto della filtropressa

SINOU è un produttore professionale che si concentra sulla fornitura di filtri pressa che abbinano strumenti di monitoraggio automatico Misuratore tubolare in linea personalizzato di concentrazione dei liquami in acciaio inossidabile per il sistema di condutture di supporto della filtropressa per clienti globali nel settore della stampa, dei prodotti chimici, della galvanica e della produzione della carta. Progettato come tubolare a installazione diretta per pipeline struttura per la conduttura dei liquami in entrata della filtropressa, mira a fanghi coloranti corrosivi e ad alta viscosità e liquami chimici caratteristiche delle acque reflue di stampa.

Tutte le parti a contatto con il fluido adottano acciaio inossidabile SUS316L con anticorrosione Hastelloy opzionale personalizzazione; l'uscita del segnale in tempo reale 4-20mA/RS485 collega il quadro di controllo automatico della filtropressa per regolare il flusso di alimentazione e la pressione di compressione della membrana in modo intelligente. Personalizziamo il diametro del tubo, il campo di misura e il grado antideflagrante costruire un sistema di disidratazione a circuito chiuso completamente automatico abbinato alla filtropressa a membrana per stampa chimica e tintura.

Caratteristiche principali del prodotto

1. Struttura integrata tubolare completamente in acciaio inossidabile Tutto il corpo del tubo e i componenti di rilevamento di acciaio inossidabile in linea Il misuratore tubolare di concentrazione dei liquami per il sistema di tubazioni di supporto della filtropressa adotta l'acciaio inossidabile SUS316L, resiste corrosione acida, alcalina e salina dei liquami coloranti da stampa, evitare danni da ruggine in ambienti corrosivi a lungo termine.

2. Tecnologia di misurazione a ultrasuoni non nucleare Nessuna fonte radioattiva, sicura per la produzione in officina; anti-bolla e progettazione di interferenze anti-fibra, adattamento dei fanghi di stampa ad alto contenuto di fibre e dei liquami chimici fini, misurazione stabile anche con aria intrappolata nella tubazione.

3. Installazione diretta della tubazione flangiata Il design tubolare in linea si collega direttamente alla tubazione di alimentazione del filtropressa senza trasformazione di bypass, risparmiando sui costi di modifica civile e della pipeline per l'officina di filtropressa esistente.

4. Collegamento automatico con il PLC della filtropressa L'uscita del segnale di concentrazione in tempo reale collega il sistema di controllo della filtropressa; quando la concentrazione del liquame supera la soglia impostata, il sistema riduce automaticamente la velocità della pompa di alimentazione o estende la membrana tempo di spremitura per stabilizzare l'umidità della torta filtrante.

5. Tubo interno antiadesione autopulente La superficie lucida del tubo interno impedisce l'adesione dei pigmenti coloranti e dei fanghi fini, ridurre la frequenza regolare della pulizia manuale.

6. Uscita segnale multipla e display intelligente Display LCD locale della concentrazione in tempo reale + 4~20mA analogico + comunicazione Modbus RS485 opzionale, supporto della raccolta dati cloud remota e dell'esportazione dei record di produzione.

Specifica dei parametri tecnici

Principio di funzionamento

1. Principio di misurazione del nucleo

Il misuratore di concentrazione adotta il principio avanzato di rilevamento in linea a ultrasuoni. Quando il liquame scorre attraverso il tubolare corpo di misurazione del misuratore tubolare in linea di concentrazione dei liquami in acciaio inossidabile per la conduttura di supporto della filtropressa Sistema, le onde ultrasoniche trasmettono attraverso un mezzo liquido. Lo strumento calcola il contenuto solido in tempo reale e concentrazione dei liquami rilevando l'attenuazione della velocità del suono causata dalle particelle solide sospese all'interno del colorante e liquame chimico.

2. Conversione del segnale e uscita dei dati

Il chip di rilevamento ad alta precisione integrato converte i segnali ultrasonici raccolti in dati di concentrazione digitali. Il il dispositivo emette segnali digitali standard 4-20 mA o RS485 e trasmette il valore di concentrazione in tempo reale al dispositivo abbinato Armadio PLC della filtropressa a membrana per stampa chimica e tintura.

3. Controllo automatico a circuito chiuso con sistema di filtropressa

In base alle soglie di concentrazione superiore e inferiore preimpostate, il sistema di controllo del filtropressa si regola automaticamente frequenza della pompa di alimentazione e flusso di alimentazione: ridurre la velocità di alimentazione quando il liquame è troppo denso per evitare perdite della piastra filtrante; aumentare il volume di alimentazione quando il liquame è troppo fluido per migliorare l'efficienza della produzione. Nel frattempo il sistema si ottimizza tempo di compressione della membrana per stabilizzare l'umidità della torta filtrante finale.

4. Principio di progettazione ausiliaria anti-interferenza

La camera d'aria lucidata a specchio riduce l'adesione dei fanghi e l'attaccamento delle bolle. L'algoritmo integrato elimina automaticamente interferenze da microbolle d'aria e fibre tessili corte contenute nei fanghi di stampa per garantire stabilità precisione di misurazione.

5. Visualizzazione dati e caricamento remoto

Lo schermo LCD in loco visualizza direttamente i dati di concentrazione istantanea; caricamenti del modulo di trasmissione cloud opzionale registrazioni storiche delle concentrazioni, facilitando la statistica dei dati di produzione e la successiva ottimizzazione della formula per disidratazione dei fanghi.

Precauzioni operative

1. Suggerimenti per la preinstallazione e la messa in servizio

(1)Pulire i detriti interni della tubazione, la fibra di cotone e i grumi solidi prima dell'installazione per evitare di bloccare la misurazione tubo.

(2) Completare la calibrazione dello zero con acqua pulita dopo l'installazione; impostare i parametri del limite di concentrazione superiore/inferiore fanghi locali corrispondenti per il controllo del collegamento del filtro pressa.

(3)Installare il misuratore su una sezione di tubo diritta orizzontale; evitare gomiti, uscite della pompa e improvvise dilatazioni dei tubi posizione per ridurre l’interferenza del flusso turbolento.

2. Gestione della corsa quotidiana

(1)Non far funzionare il tubo vuoto senza il mezzo; interrompere l'alimentazione se la pipeline viene scaricata per evitare una deriva anomala dei dati.

(2) Mantenere stabile la pressione di alimentazione, evitare forti aumenti di portata che potrebbero influire sulla precisione del rilevamento.

(3) Controllare la visualizzazione in tempo reale e il segnale di feedback del PLC ad ogni turno; fermarsi per l'ispezione se i dati fluttuano in modo anomalo.

3. Regole di manutenzione ordinaria

(1) Sciacquare la camera d'aria con acqua pulita dopo lo spegnimento giornaliero per rimuovere pigmenti aderiti e fanghi viscosi.

(2) Effettuare un confronto manuale in laboratorio ogni 30 giorni, ricalibrare lo strumento per garantire la precisione della misurazione.

(3) Controllare mensilmente la tenuta del cavo e la tenuta del guscio; sostituire tempestivamente i pezzi di tenuta invecchiati per l'officina corrosiva.

4. Protezione speciale dell'ambiente

(1) Per condizioni di lavoro con fanghi coloranti acidi e alcalini forti, evitare di versare direttamente su di essi sostanze chimiche concentrate corpo dell'apparecchiatura.

(2) Le unità installate all'esterno mantengono la scatola di controllo lontana dalla pioggia a lungo termine; la versione antideflagrante non deve aprirsi alloggiamento elettrico in ambiente con gas infiammabili.

5. Gestione dell'arresto a lungo termine

Se si interrompe il funzionamento per più di 15 giorni, pulire completamente i fanghi residui all'interno del tubo, mantenere la cavità interna asciutta e sigillare la tubazione entrambe le estremità.

Personalizzazione e processo di produzione

Fase 1: comunicazione delle condizioni di lavoro in loco e conferma dei parametri tecnici

I nostri ingegneri tecnici raccolgono parametri completi dai clienti che equipaggiano membrane per stampa e tintura chimica Filtro pressa, incluso diametro nominale della tubazione, valore del pH del liquame, contenuto di fibre, temperatura di esercizio, tubazione pressione, intervallo di fluttuazione della concentrazione effettiva, requisiti di collegamento PLC e richiesta di protezione contro le esplosioni dell'officina Misuratore di concentrazione dei liquami tubolari in linea in acciaio inossidabile per il sistema di tubazioni di supporto della filtropressa. Conferma materiale a contatto con il fluido (SUS316L/Hastelloy/Titanio), campo di misura, modalità di uscita del segnale (4-20 mA/RS485), finitura personalizzata schema tecnico e preventivo formale dopo l'analisi dei dati.

Fase 2: Simulazione del campo di flusso CFD + Progettazione dell'ottimizzazione strutturale CAD

Il team di ricerca e sviluppo adotta il software di simulazione dei fluidi CFD per ottimizzare il radiante della camera d'aria e l'installazione del sensore a ultrasuoni posizione e disposizione del canale di flusso del misuratore di concentrazione di liquami tubolari in linea in acciaio inossidabile per filtropressa Supportando il sistema di tubazioni, elimina le interferenze di misurazione causate dalla turbolenza dei liquami, dall'avvolgimento delle fibre e dall'aria bolla. Disegni di produzione formali completi, distinta base dei componenti e scheda dei parametri di collegamento dopo i tecnici interni verifica.

Fase 3: approvvigionamento di materie prime e ispezione in entrata

Acquista tubo grezzo certificato in acciaio inossidabile, materiale in lega, modulo di rilevamento a ultrasuoni, trasmettitore industriale e accessori elettronici per il misuratore di concentrazione. Tutte le materie prime metalliche sommerse passano attraverso l'immersione acido-base test spot anticorrosivo; i componenti elettronici completano lo screening dell'invecchiamento a temperatura elevata e bassa prima dello stoccaggio, scartano direttamente materie prime non qualificate.

Fase 4: lavorazione meccanica di precisione CNC e trattamento superficiale anticorrosione

1. Adottare il taglio laser CNC, la saldatura automatica senza soluzione di continuità e la tornitura di precisione per il corpo principale tubolare;

2. La parete interna standard del tubo SUS316L esegue la lucidatura a specchio per anti-adesione; Hastelloy/Titanio personalizzato le parti rifiniscono la passivazione con decapaggio per migliorare la resistenza alla corrosione da acidi e alcali adattando i fanghi di stampa ambiente;

3. Il guscio di protezione esterno viene lavorato mediante pressofusione + spruzzatura di vernice anticorrosione.

Passaggio 5: assemblaggio del sensore, cablaggio del circuito e preimpostazione del programma

Gli operatori professionisti fissano le sonde di rilevamento a ultrasuoni all'interno del corpo tubolare seguendo le specifiche di assemblaggio; assemblare trasmettitore, modulo display e terminale di cablaggio. Limite superiore/inferiore di concentrazione pre-programma, collegamento del filtro pressa parametro di output e algoritmo anti-interferenza in base alla caratteristica dei fanghi del cliente in officina, finitura interna debug del circuito.

Passaggio 6: test di fabbrica simulato del carico dell'impasto liquido di stampa (collegamento QC principale)

Ogni misuratore di concentrazione finito viene sottoposto a un test di simulazione continuo di 48 ore con fanghi liquidi coloranti acidi-alcalini ad alto contenuto di fibre autopreparati. Prova di misurazione precisione, prestazioni anti-bolle e interferenze anti-fibra, stabilità dell'uscita del segnale e risposta del collegamento con filtropressa PLC; regolare l'algoritmo interno se i dati del test superano l'intervallo di tolleranza.

Fase 7: controllo di qualità completo del prodotto finito

Ispezionare nuovamente la tolleranza dimensionale, il grado di protezione (IP65/IP67/EX antideflagrante), le prestazioni di tenuta e l'intero stato di funzionamento della macchina; emettere un rapporto di ispezione di fabbrica con i dati di prova prima dello stoccaggio. Campionamento casuale del 5% per lotto per un ricontrollo per garantire la coerenza del lotto.

Fase 8: Imballaggio e spedizione per l'esportazione antiumidità

Rivestire il tubo interno e le parti metalliche con grasso antiruggine, avvolgere i componenti principali con una pellicola di plastica impermeabile; pacco attrezzatura completa, guarnizioni di ricambio, disegno di installazione e manuale operativo nella custodia di compensato per esportazione da evitare umidità dell'acqua di mare e danni da collisione durante il trasporto marittimo a lunga distanza per progetti di filtropressa all'estero.

Fase 9: guida all'installazione post-vendita e servizio di messa in servizio in loco

Fornire guida all'installazione video remota e servizio di calibrazione dei parametri; per ordini all'ingrosso di filtri completi progetto pressa + misuratore di concentrazione, organizza tecnici professionisti presso il laboratorio di stampa e tintura del cliente per il debug dell'installazione in loco del misuratore di concentrazione di liquami tubolari in linea in acciaio inossidabile per filtropressa Sistema di tubazioni di supporto, test di collegamento a circuito chiuso completo dell'intera linea con membrana per stampa chimica e tintura Filtropressa e formazione degli operatori per la calibrazione e la manutenzione quotidiana. Implementare una garanzia completa della macchina di 1 anno e servizio di fornitura di pezzi di ricambio a prezzo di costo permanente.

Confronto prodotti rispetto alla concorrenza

Attrezzatura di supporto abbinata

1. Host di corrispondenza del nucleo: filtropressa a membrana per stampa chimica e tintura

Il misuratore di concentrazione è montato direttamente sulla tubazione di alimentazione del filtropressa e trasmette il liquame in tempo reale segnale di concentrazione all'armadio PLC della filtropressa. La filtropressa regola automaticamente la velocità di alimentazione, alimentazione la durata e la pressione di compressione della membrana in base ai dati di concentrazione, stabilizzano l'umidità del pannello di filtrazione finale tra il 55% e il 70%, riduce le perdite di troppopieno e l'intasamento del tessuto filtrante causato da una densità incoerente dei fanghi.

2. Pompa di alimentazione dei liquami a frequenza variabile

Collegato al misuratore di concentrazione tramite segnale 4~20mA; quando il fango in ingresso è troppo concentrato la pompa si riduce frequenza operativa per rallentare l'alimentazione; per liquame troppo sottile, la pompa accelera per aumentare il volume di alimentazione. Realizza alimentazione automatica a circuito chiuso ed evitare frequenti regolazioni manuali della pompa.

3. Sistema di dosaggio automatico del flocculante

I dati sulla concentrazione guidano l'aggiunta automatica del farmaco: i fanghi ad alta concentrazione aumentano il dosaggio del flocculante automaticamente, il liquido grezzo a bassa concentrazione riduce la quantità di alimentazione chimica, consente di risparmiare il 18%~28% sui costi del coagulante ed evita rifiuti chimici eccessivi.

4. Agitatore miscelatore serbatoio acque reflue

Installato davanti al serbatoio di stoccaggio dei fanghi per mantenere la concentrazione dei fanghi completamente omogeneizzata e uniforme prima dell'ingresso la tubazione di alimentazione riduce drasticamente le forti fluttuazioni di concentrazione che influiscono sulla misurazione del misuratore di concentrazione precisione e stabilità di funzionamento del filtropressa.

5. Armadio di controllo centrale PLC intelligente

Raccogliere dati sulla concentrazione, parametri di funzionamento della filtropressa, stato di funzionamento della pompa in modo sincrono; realizzare controllo automatico senza operatore dell'intero processo del condizionamento dei fanghi, alimentazione e pressatura del filtro, supporto dei dati storici archiviazione e controllo cloud remoto tramite comunicazione RS485.

6. Strumenti di misura ausiliari (opzionali)

Monitoraggio del pH online: monitora la fluttuazione acido-base delle acque reflue del colorante di stampa, confronta i dati di concentrazione per regolarli configurazione anticorrosione della piastra filtrante e formula del medicinale;

Misuratore di portata elettromagnetico della conduttura: collabora con il misuratore di concentrazione per calcolare il totale dei fanghi secchi in tempo reale peso per le statistiche di produzione.

7. Trasportatore di liquame e trasportatore di scarico della torta con filtro

L'alimentazione stabile controllata dalla concentrazione migliora la consistenza della formazione del panello di filtrazione; la torta filtrante asciutta e uniforme è maggiore conveniente per il trasporto automatico e lo smaltimento all'esterno dei fanghi.
