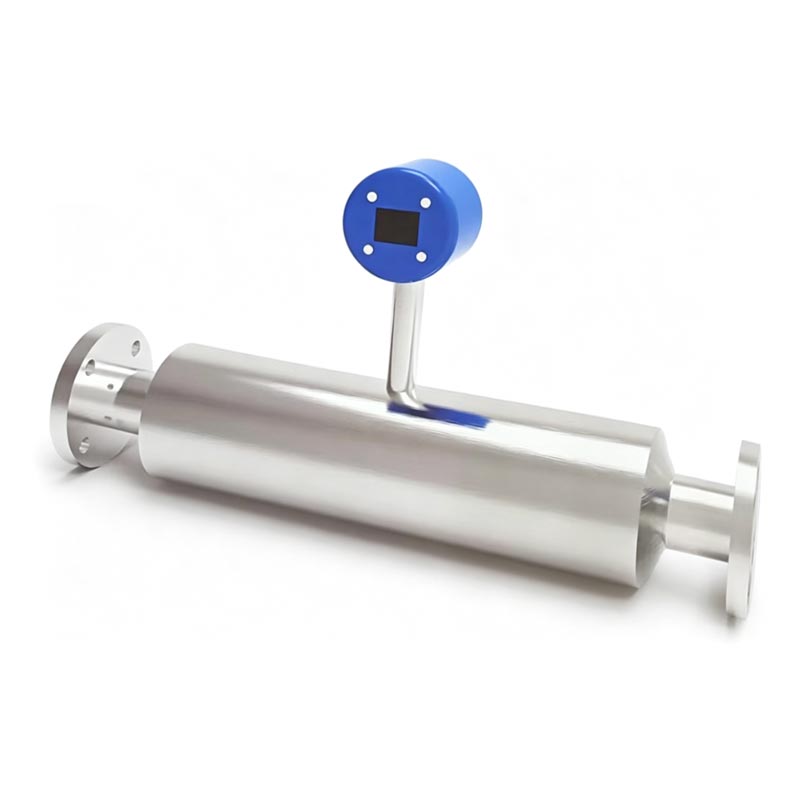

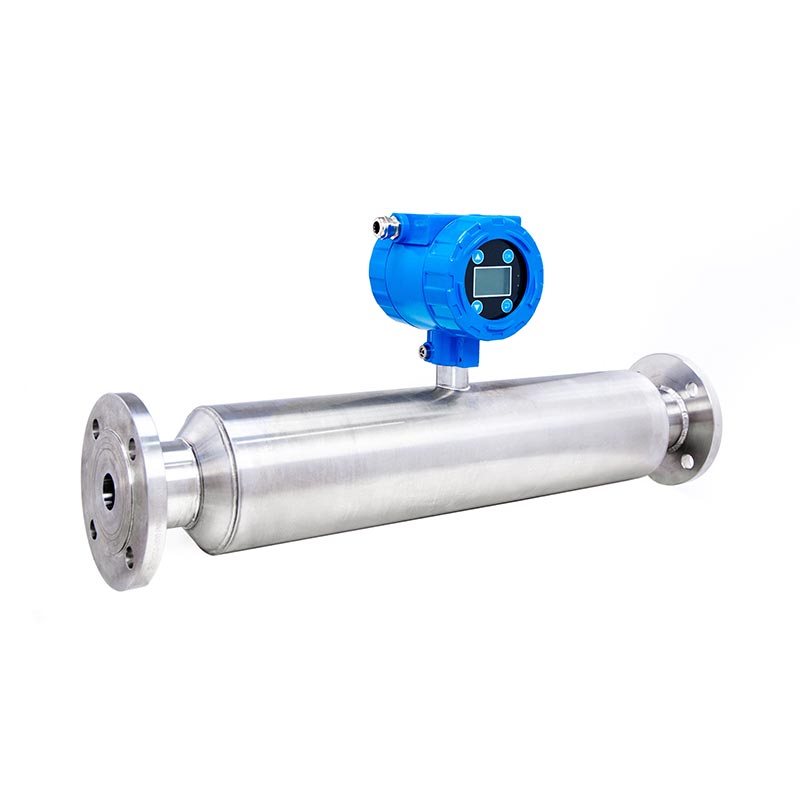

Misuratore di concentrazione di malta montato su flangia antiblocco per il sistema di trasporto di liquami ambientali

SINOU è un produttore di strumenti ambientali professionali, fornisce malta antiblocco personalizzata montata su flangia Misuratore di concentrazione per sistema di trasporto di liquami ambientali per la protezione ambientale comunale, costruzione solida clienti del trattamento dei rifiuti e delle acque reflue.

Progettato per malte a concentrazione medio-bassa e fanghi compositi con granuli di sabbia, la sua particolare cavità allargata antiblocco evita il bloccaggio dovuto alla deposizione di sabbia; le parti bagnate adottano acciaio inossidabile 304 addensato, Opzione PU rivestita personalizzata per liquami contenenti granuli abrasivi.

Dotato di display digitale in loco e doppio segnale in uscita, collega il quadro di controllo della consegna dei liquami per regolare automaticamente il flusso della pompa e il dosaggio degli additivi per ottimizzare il tutto costi operativi di trasporto del gasdotto.

Dettagli del prodotto

1. Dettagli del corpo del tubo di misurazione

(1) Adottare una struttura tubolare integrata completamente saldata senza angoli morti interni e ostacoli sporgenti all'interno del flusso canale, fondamentalmente evita la sedimentazione dei liquami, il ridimensionamento dei cristalli e il blocco medio, risolve perfettamente l'industria punti critici legati all'inclusione di aria e alla cristallizzazione per fluidi ad alta viscosità.

(2) Due tipi di trattamento superficiale del tubo interno opzionali: finitura a disegno standard e lucidatura a specchio di alta qualità finire. La parete interna lucidata a specchio riduce notevolmente l'adesione di pigmenti, cristalli e particelle solide fini, prolungare efficacemente il ciclo di pulizia regolare e ridurre i tempi di inattività per la manutenzione.

(3) Collegamento a flangia forgiata integrale su entrambe le estremità del tubo, conforme alle specifiche della flangia della tubazione industriale standard, consente l'installazione diretta in linea sulla tubazione di trasporto originale senza ricostruzione aggiuntiva della tubazione di bypass, minori costi di trasformazione del progetto.

(4) Rigoroso test di pressione idraulica prima della consegna: ogni corpo del tubo finito viene testato meno di 1,5 volte quello nominale massima pressione di esercizio per eliminare il pericolo nascosto di perdite. La pressione di esercizio massima della versione standard raggiunge 2 MPa, la versione personalizzata ad alta pressione supporta 100 bar (1450 psi).

2. Dettagli del modulo trasmettitore e display superiore

(1) Trasmettitore digitale integrato installato sulla parte superiore del tubo di misurazione, grado di protezione dell'intera macchina raggiunge IP65, buone prestazioni antipolvere e impermeabili per ambienti di officina all'aperto umidi e polverosi.

(2) Due opzioni di materiali per l'alloggiamento del trasmettitore: guscio standard in lega di alluminio pressofuso per condizioni di lavoro generali; guscio personalizzato in acciaio inossidabile o plastica per officine con gas volatili fortemente corrosivo per resistere ai gas chimici erosione.

(3) Modulo cloud IoT indipendente integrato all'interno del chip del trasmettitore: visualizzazione digitale locale in tempo reale di valore di densità/concentrazione su schermo LCD; archivia automaticamente i dati storici completi dei test sulla piattaforma cloud e sugli utenti può controllare l'andamento storico ed esportare dati di rilevamento segmentati per l'analisi della produzione in qualsiasi momento tramite rete.

(4) La struttura del trasmettitore personalizzata antideflagrante opzionale è conforme allo standard internazionale antideflagrante, disponibile per prodotti chimici infiammabili ed esplosivi, officina di lavorazione mineraria.

3. Dettagli fondamentali del rilevamento di precisione interno

(1) Il componente di rilevamento integrato ad alta precisione è completamente immerso nel percorso del flusso medio, precalibrato con programma di compensazione della temperatura durante la produzione, l'influenza della temperatura è controllata entro ±0,0001 g/cc per ℃, precisione di misurazione stabile quando la temperatura media varia da -50 ℃ a +150 ℃.

(2) Algoritmo di compensazione della pressione ottimizzato dopo la calibrazione di fabbrica, l'influenza della pressione sul risultato della misurazione può essere ignorato, garantisce una lettura stabile in condizioni di pressione fluttuante della tubazione.

(3) Progettazione completa dell'acquisizione del segnale digitale, il segnale analogico viene convertito in dati di concentrazione digitali accurati all'interno del chip principale, supporta l'uscita diretta del segnale al sistema di controllo PLC e DCS per realizzare il dosaggio automatico e controllo della produzione a circuito chiuso.

4. Dettagli sulla classificazione dei materiali delle parti bagnate

(1) Componente a contatto con il fluido di tipo standard: acciaio inossidabile SUS316, adatto per liquami neutri, acidi deboli e alcali acque reflue, pasta minerale ordinaria e malta media con bassa corrosione.

(2) Componente a contatto con il fluido di tipo personalizzato anticorrosione: materiale Hastelloy C22 o lega di titanio, sviluppato appositamente per acidi forti, alcali forti, alto contenuto di cloruro e liquidi di scarto di tintura fortemente corrosivi, resistono efficacemente alle sostanze chimiche corrosione e prolungare la durata in condizioni ambientali difficili.

5. Precisione principale e dettagli tecnici sulla portata

(1)La precisione di misurazione raggiunge ±0,001 g/cc (±1,0 kg/m³), ripetibilità fino a ±0,0001 g/cc (±1,0 kg/m³), cattura minuscoli la concentrazione cambia accuratamente durante il monitoraggio continuo della pipeline.

(2)L'ampio intervallo di misurazione copre 0~3 g/cc (0~3000 kg/m³ / 0~187,41 lb/ft³), applicabile per acqua pulita, a bassa concentrazione fanghi, malte medie e pasta minerale pesante ad alta densità di diversi settori.

6. Dettagli sull'adattamento elettrico e ambientale

(1) Alimentazione standard: ingresso di alimentazione industriale da 380 V, ampiamente compatibile con il mio standard di distribuzione dell'energia, protezione dell'ambiente e sito di produzione chimica nazionale ed estera.

(2) La temperatura di esercizio ambientale varia da -40 ℃ a +85 ℃ (-40 ~ + 185 ℉), adatta la fabbrica all'aperto del nord freddo e ambiente di officina di produzione tropicale ad alta temperatura.

7. Ulteriori vantaggi strutturali pratici

(1) Il design ottimizzato e ottimizzato del canale di flusso riduce notevolmente le interferenze dovute alla turbolenza del fluido causata dal flusso dei liquami migliorare la stabilità quando si misura un mezzo con piccole bollicine trascinate e impurità di fibre fini.

(2) Layout complessivo compatto con bassi costi di installazione, nessun complicato telaio di supporto ausiliario richiesto durante il campo installazione, risparmiare manodopera e costi accessori.

Domande frequenti

1. Domande relative all'installazione

● Q1: Qual è la migliore posizione di installazione per il misuratore di concentrazione?

A: Installare su una sezione di tubo diritta orizzontale con flusso di fluido stabile; evitare l'uscita della pompa, il gomito del tubo e l'improvviso tubazione di espansione che causerebbe forti turbolenze e intrappolamenti d'aria, compromettendo la precisione della misurazione. Resta a almeno 5 volte il diametro del tratto rettilineo del tubo prima e dopo lo strumento.

● Q2: Può essere installato verticalmente su una tubazione verticale?

R: Non consigliato. L'installazione verticale porta facilmente alla sedimentazione dei solidi e all'accumulo di aria all'interno della misurazione tubo, causando la deriva dei dati; la conduttura verticale è accettabile solo quando il fluido scorre continuamente verso l'alto in modo stabile velocità del flusso.

2. Precisione della misurazione e adattamento al mezzo

● Q3: Le bolle d'aria o la cristallizzazione del mezzo influiranno sui dati di misurazione?

R: La nostra esclusiva struttura tubolare anticristallizzazione a passaggio totale e l'algoritmo antibolle integrato possono eliminare la maggior parte delle interferenze di inclusione dell'aria e di cristallizzazione, risolvendo la difficoltà comune del settore relativa all'alta viscosità misurazione di liquidi cristallizzati; Il tubo interno lucidato a specchio riduce ulteriormente l'adesione dei cristalli.

● Q4: Qual è l'intervallo di pH medio applicabile per i diversi materiali bagnati?

Versione SUS316L: pH 5~11 per liquami acidi deboli e alcali deboli; Versione Hastelloy C22/Titanio: pH 1~14, adatto per acque reflue corrosive acide e alcaline forti e ad alto contenuto di cloruri.

● Q5: Quanta fluttuazione di precisione comporterà il cambiamento di temperatura?

A: Compensazione della temperatura precalibrata, solo errore di ±0,0001 g/cc per variazione di temperatura ℃, temperatura media da -50 ℃ a +150℃ non causerà un'evidente perdita di precisione.

3. Selezione dei parametri e dell'intervallo

● D6: La densità del mio liquame è di circa 2,2 g/cc, questo misuratore può funzionare normalmente?

A: Il campo di misurazione standard è 0~3 g/cc, copre completamente le condizioni di lavoro; è disponibile una gamma personalizzata per liquami pesanti speciali oltre il limite.

● Q7: Qual è la pressione massima della tubazione che il misuratore può sopportare?

Tipo standard: pressione massima di esercizio 2MPa; Tipo personalizzato ad alta pressione: 100 bar (1450 psi). Tutti i prodotti superano 1.5 volte la prova idraulica a pressione nominale prima della consegna.

4. IoT e uscita del segnale

● Q8: Lo strumento supporta il controllo remoto dei dati?

R: Sì, modulo IoT standard integrato, carica dati storici e in tempo reale sulla piattaforma cloud; gli utenti possono controllare i dati trend online ed esportare report di test segmentati per l'analisi della produzione.

● Q9: Che tipo di segnali di controllo può emettere lo strumento?

R: Il design digitale integrato può connettersi al sistema PLC/DCS per il dosaggio automatico e il controllo del processo a circuito chiuso.

5. Manutenzione e uso quotidiano

● Q10: Con quale frequenza è necessario pulire il tubo di misurazione?

A: Per i liquami minerali ordinari: pulire ogni 7~15 giorni; mezzo di cristallizzazione facile ad alta viscosità con specchio l'opzione di lucidatura può estendere il ciclo di pulizia a 25~35 giorni.

● Q11: È necessaria una calibrazione regolare?

R: Si consiglia la calibrazione manuale del confronto di laboratorio con campionamento una volta al mese per garantire una precisione stabile a lungo termine.

6. Certificazione e personalizzazione

● Q12: I vostri prodotti hanno certificati CE e ISO?

A: Tutti i nostri misuratori di concentrazione di malta montati su flangia antiblocco per il sistema di trasporto di liquami ambientali sono CE certificato e prodotto secondo il sistema di gestione della qualità ISO; possono essere forniti documenti di certificazione completi sdoganamento e offerte di progetto.

● Q13: Posso personalizzare il tipo antideflagrante o le dimensioni speciali dei tubi?

R: Sì, la struttura a prova di esplosione, il calibro diverso, il materiale speciale e il grado di pressione personalizzato sono tutti accettabile in base alle condizioni di lavoro del sito dei clienti.

7. Assistenza post-vendita e garanzia

● Q14: Qual è la vostra politica di garanzia?

A: Garanzia completa della macchina di 1 anno, sostituzione gratuita dei pezzi di ricambio per difetti di qualità causati dalla produzione interna garanzia; consulenza tecnica permanente e fornitura di pezzi di ricambio a prezzo di costo dopo la scadenza della garanzia.

Precauzioni operative

1. Requisiti di installazione

Installare lo strumento su una tubazione diritta orizzontale; mantenere una lunghezza sufficiente del tubo diritto prima e dopo il metro. Evitare l'installazione in corrispondenza delle uscite della pompa, dei gomiti e delle sezioni di flusso turbolento per evitare dati di rilevamento instabili. Pulire la ghiaia interna della tubazione, gli oggetti vari e i grandi blocchi solidi prima del montaggio.

2. Regole di commissione

Completare la calibrazione zero dell'acqua dopo l'installazione. Impostare la corrispondenza dei parametri dei limiti di concentrazione superiore e inferiore proprietà della malta in loco per realizzare il collegamento automatico con la pompa di erogazione e l'attrezzatura di dosaggio.

3. Gestione normale della corsa

Proibire il funzionamento prolungato del tubo vuoto senza il mezzo, che potrebbe danneggiare la sonda del diapason e causare anomalie letture. Evitare aumenti improvvisi della pressione di flusso della tubazione durante la produzione continua. Controlla la visualizzazione in tempo reale e dati di feedback del PLC per turno.

4. Manutenzione periodica

Pulire il limo, la sabbia e la malta legata sulla superficie della forca ogni 15~20 giorni. Eseguire il confronto del campionamento e dello strumento calibrazione mensile per garantire la precisione della misurazione. Ispezionare regolarmente la tenuta della flangia e l'integrità del cavo di collegamento.

5. Protezione delle condizioni di lavoro speciali

Per malte ad alta abrasione ricche di sabbia, controllare regolarmente lo stato di usura del rivestimento in PU. Scatola di controllo installata all'esterno devono essere protetti dall'inzuppamento di pioggia a lungo termine; non aprire mai il guscio elettrico del modello antideflagrante sotto ambiente con gas infiammabili.

6. Trattamento di arresto a lungo termine

Se l'apparecchiatura smette di funzionare per più di 20 giorni, pulire completamente la malta residua all'interno della cavità di misurazione e asciugare l'accordatura componente della forcella e sigillare entrambe le estremità della tubazione per lo stoccaggio.

Perché scegliere noi

1. Progettazione mirata professionale per malte e fanghi ambientali

Sviluppato esclusivamente per malte da costruzione contenenti sabbia e fanghi ambientali comunali, unico grande aperto la cavità antiblocco risolve efficacemente l'intasamento della sonda causato da sedimenti e sabbia, un difetto comune della normale messa a punto misuratori di concentrazione a forcella.

2. Opzioni di materiali flessibili per diverse condizioni di abrasione

SUS304 addensato standard per liquami generali; rivestimento opzionale resistente all'usura in PU per mezzi abrasivi ad alta sabbia, prolungare la durata ovviamente in condizioni di trasporto difficili.

3. Certificazione completa per l'esportazione di progetti globali

Tutti i prodotti superano la certificazione CE e ISO, documenti di certificazione completi disponibili per gare d'appalto all'estero, dogana sdoganamento e ispezione di terzi.

4. Test rigorosi di simulazione di fabbrica prima della consegna

Ogni unità viene sottoposta a un test continuo di 36 ore con malta di sabbia autopreparata per verificare le prestazioni antibloccaggio e precisione di misurazione, riducendo notevolmente il tasso di errore del debug in loco.

5. Installazione conveniente e buona compatibilità

Adotta la dimensione della flangia standard comune per le tubazioni ambientali, adattandosi alla maggior parte dei tubi di trasporto esistenti con il n complicata trasformazione della pipeline e minori costi di ristrutturazione.

6. Servizio personalizzato per diverse condizioni di lavoro

Supporta la personalizzazione del campo di misura, del calibro della flangia, dell'uscita del segnale e della configurazione antideflagrante in base ai parametri effettivi del liquame del sito.

Imballaggio e spedizione

1. Questo misuratore di concentrazione di malta montato su flangia antiblocco per il sistema di trasporto di liquami ambientali viene consegnato da imballaggio nudo come configurazione standard senza custodia esterna in legno. L'intero corpo di misurazione è fissato con antiruggine olio sulla flangia e sulla superficie metallica per evitare la ruggine durante il trasporto marittimo o terrestre a lunga distanza.

2. La sonda di rilevamento del diapason di precisione è avvolta singolarmente con una spessa schiuma antiurto e una pellicola in PE impermeabile prevenire danni da collisione, graffi e erosione da umidità durante il trasporto.

3. Il trasmettitore digitale superiore è imballato separatamente con un cuscino in schiuma e un sacchetto di plastica sigillato, fissato sull'apparecchiatura superficie con fascia di fissaggio per evitare cadute e guasti dovuti alle vibrazioni durante il carico e lo scarico.

4. Tutti gli accessori allegati, comprese le guarnizioni di tenuta, i bulloni di installazione e i raccordi di cablaggio, sono raccolti in piccoli sacchetti di plastica impermeabili indipendenti e legati all'attrezzatura principale.

5. I manuali operativi, le copie delle certificazioni CE e ISO e i rapporti di ispezione in fabbrica sono sigillati in appositi contenitori custodia portadocumenti impermeabile e fissata insieme allo strumento per lo sdoganamento dei clienti e l'uso in loco.

6. Durante il caricamento, più strumenti vengono separati da strisce di gomma anticollisione e fissati saldamente con acciaio cintura all'interno del container o del vano del camion per evitare spostamenti, urti e abrasioni durante il trasporto accidentato.

7. Per le spedizioni marittime a lunga distanza, accanto all'attrezzatura viene posizionato un essiccante extra resistente all'umidità per far fronte all'elevata umidità all'interno del contenitore di spedizione e prevenire la corrosione del metallo.

Confronto degli effetti prima e dopo l'installazione

1. Controllo del blocco della pipeline

● Prima: i sedimenti di sabbia e malta bloccano spesso le tubazioni di trasporto, richiedendo 2-3 volte la pulizia di arresto per settimana, sprecando molto tempo di produzione e costi di manodopera.

● Dopo: il monitoraggio della concentrazione in tempo reale regola automaticamente la velocità della pompa per evitare un'alimentazione di malta troppo densa, il tasso di intasamento della pipeline scende di oltre il 75%, la frequenza regolare di pulizia degli arresti è notevolmente ridotta.

2. Stabilità della qualità della malta

● Prima: una concentrazione instabile dell'impasto liquido porta a proporzioni incoerenti della malta finita, acqua o sabbia eccessive provoca prodotti non qualificati e sprechi di materie prime.

● Dopo: il supplemento automatico di acqua controllato dai dati di concentrazione mantiene stabile la concentrazione della malta all'interno gamma richiesta, il tasso di qualificazione del prodotto migliora ovviamente e il consumo di materie prime viene risparmiato.

3. Costo del consumo di prodotti chimici e acqua

● Prima: il dosaggio manuale e cieco di acqua e additivi porta a un'alimentazione eccessiva, causando un elevato consumo inutile di acqua acqua e agenti ausiliari.

● Dopo: il dosaggio automatico a circuito chiuso basato sulla concentrazione reale riduce i costi di acqua e additivi del 15%~25%.

4. Input di manodopera in loco

● Prima: i lavoratori necessitano di regolari campionamenti manuali e test di laboratorio ad ogni turno per valutare la densità dei liquami, occupanti manodopera aggiuntiva.

● Dopo: il rilevamento online continuo annulla il lavoro di campionamento manuale quotidiano e riduce le relative spese di manodopera.

5. Costo successivo per lo smaltimento dei fanghi

● Prima: una concentrazione irregolare porta a un effetto di disidratazione dei fanghi irregolare, l'elevata umidità dei fanghi aumenta spese di trasporto e discarica.

● Dopo: l'alimentazione stabile ottimizza il successivo trattamento di disidratazione, l'umidità dei fanghi viene controllata costantemente, i fanghi il volume totale si riduce e i costi di smaltimento complessivi diminuiscono.

Caso di riferimento del progetto | Base Liudianwu dell'ingegneria del terzo porto di Xiamen CCCC

1. Panoramica del progetto

Questo progetto di supporto per il trasporto di liquami ambientali e la separazione solido-liquido è stato realizzato per il terzo porto della CCCC Base di costruzione Liudianwu di ingegneria (Xiamen), in collaborazione con l'attrezzatura completa ambientale Zhejiang Sinou Co., Ltd. I nostri misuratori di concentrazione di malta montati su flangia antiblocco sono installati sulla malta in loco e sistema di tubazioni per il trasporto dei fanghi di dragaggio. Gli strumenti realizzano il monitoraggio online in tempo reale dei liquami edili densità per supportare il controllo automatico dell'alimentazione delle tubazioni per lo smaltimento dei fanghi di ingegneria delle fondazioni.

2. Contesto dell'applicazione

La base produce una massiccia malta da costruzione contenente sabbia e liquame di limo dragato durante la costruzione del porto. Dentro il funzionamento anticipato, l'alimentazione manuale instabile spesso causavano frequenti blocchi della tubazione, consumo eccessivo di acqua e qualità incoerente della malta finita, con conseguenti costi elevati di manodopera e manutenzione. Dopo aver installato il nostro inline misuratori di concentrazione, l'intero sistema di trasporto realizza una regolazione automatica a circuito chiuso.

3. Soluzione di abbinamento in loco e configurazione dell'attrezzatura

1.Installare il nostro misuratore di concentrazione di malta montato su flangia antiblocco per il sistema di trasporto di liquami ambientali sulla rete principale tubazioni di trasporto dei liquami per rilevare continuamente il contenuto solido di malta granulosa.

2. Il segnale di concentrazione collega la pompa di alimentazione a frequenza variabile e l'attrezzatura automatica per il dosaggio dell'acqua; il sistema regola automaticamente il flusso di alimentazione e il volume dell'acqua supplementare in base ai dati di densità in tempo reale.

3. Collaborare con l'agitatore del serbatoio di miscelazione in loco e la successiva attrezzatura di disidratazione dei fanghi per formare un set completo sistema di trattamento dei liquami intelligente.

4. Benefici effettivi dell'esecuzione del progetto

● Riduce l'intasamento della tubazione: il controllo automatico della concentrazione riduce la frequenza di blocco della tubazione di oltre il 70%, annulla pulizia frequente dell'arresto dell'intero tubo.

● Risparmiare sui costi delle materie prime: la proporzione stabile della malta riduce lo spreco di acqua e additivi del 18%~23%.

● Riduzione del lavoro manuale: elimina il campionamento manuale ripetuto quotidianamente e il lavoro di analisi della densità di laboratorio, risparmiando in loco testare l'apporto di manodopera.

● Qualità stabile del prodotto finito: la concentrazione della malta si mantiene costantemente entro l'intervallo di tolleranza di progettazione, migliorando resa delle materie prime di costruzione ed efficienza di avanzamento del progetto.
