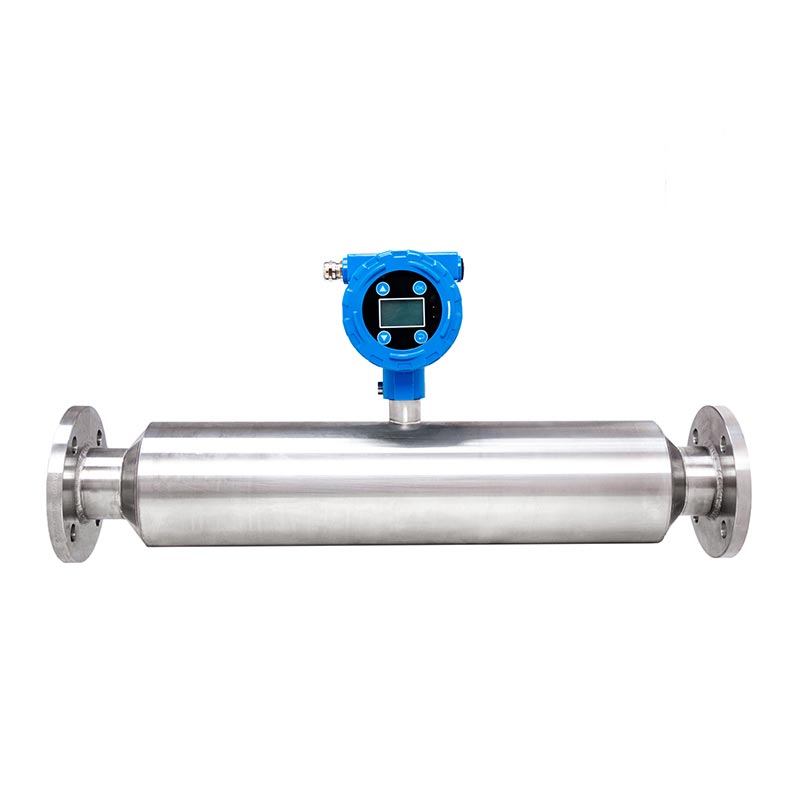

Misuratore di concentrazione dei liquami di condotte industriali ad alta precisione per il progetto di trattamento dei fanghi delle acque reflue

SINOU è un produttore specializzato di strumenti di monitoraggio ambientale online, fornisce alta precisione personalizzata Misuratore di concentrazione dei liquami di condutture industriali per il progetto di trattamento dei fanghi delle acque reflue per le acque reflue municipali globali impianti, stazioni di galvanostegia delle acque reflue e imprese di smaltimento dei liquidi di scarto industriale.

Targeting sviluppato misto fanghi contenenti impurità organiche, limo fine e flocculante residuo del processo di trattamento delle acque reflue, tutti bagnati i componenti adottano l'acciaio inossidabile standard SUS304 con personalizzazione opzionale 316L/Titanio per acque reflue corrosive; i segnali doppi in tempo reale da 4~20 mA e RS485 collegano l'armadio PLC centrale delle acque reflue per regolare la frequenza della pompa dei fanghi e flocculante che aggiunge volume automaticamente.

Diametro del tubo, campo di misura e livello antideflagrante personalizzabili da costruire sistema intelligente di trattamento dei fanghi a circuito chiuso per lo smaltimento dell'intero processo delle acque reflue.

Che cos'è il misuratore di concentrazione dei liquami delle condotte industriali ad alta precisione?

Misuratore di concentrazione dei liquami della conduttura industriale di alta precisione per il trattamento dei fanghi delle acque reflue Il progetto è a strumento professionale di monitoraggio online in linea sviluppato in modo indipendente da SINOU, appositamente personalizzato per Rilevamento continuo della concentrazione di fanghi nell'intero processo di impianti di depurazione municipali, acque reflue chimiche industriali stazioni e vari progetti di ingegneria di smaltimento dei fanghi ambientali.

Diverso dal tipo ad inserimento universale sensori di concentrazione sul mercato, è progettato come struttura integrata con tubazione a flangia completa montato direttamente su tubazioni di trasporto dei fanghi, adottando un principio di rilevamento a ultrasuoni non nucleare ottimizzato senza rischio radioattivo, realizzando test ininterrotti online in tempo reale sul contenuto solido dei fanghi attivi, fanghi ispessiti, fanghi di supero e fanghi organici misti contenenti limo fine, fibre galleggianti e residui flocculante all'interno delle condotte delle acque reflue.

1. Orientamento fondamentale del progetto e scopo del progetto

Questo misuratore di concentrazione dei liquami di condutture industriali ad alta precisione per il progetto di trattamento dei fanghi delle acque reflue lo è mirato ai punti critici del settore dei fanghi delle acque reflue: schiume generate dall'aerazione biochimica, adesione dei fanghi organici, fluttuazione instabile della concentrazione causata da sedimenti di limo e frequenti intasamenti delle condutture.

È stato sviluppato per sostituire la tradizionale modalità di campionamento manuale e test di laboratorio, standard di uscita 4~20 mA e Segnali digitali RS485 per l'attracco con il quadro di controllo PLC centrale dell'impianto di trattamento delle acque reflue, collegamento automatico pompa di alimentazione fanghi a frequenza variabile e sistema di dosaggio automatico del flocculante per creare fanghi intelligenti a circuito chiuso controllo del trattamento, stabilizzare la qualità della disidratazione dei fanghi, ridurre il consumo di prodotti chimici e i costi di manutenzione manuale giornaliera per progetti di trattamento delle acque reflue.

2. Introduzione al meccanismo di lavoro

La tecnologia di misurazione principale è il rilevamento dell'attenuazione del suono a ultrasuoni aggiornato. Quando i fanghi delle acque reflue scorre continuamente attraverso la cavità di misurazione a passaggio totale dello strumento, sonda a ultrasuoni interna incorporata trasmette onde ultrasoniche a frequenza fissa nel mezzo che scorre; particelle organiche sospese, limo e microbolle all'interno dei fanghi assorbono e disperdono l'energia ultrasonica, il chip integrato ad alta precisione calcola i fanghi in tempo reale valore di concentrazione solida analizzando il grado di attenuazione della velocità del suono, con temperatura e programma di compensazione della pressione precalibrato durante la produzione per eliminare l'errore di misurazione causato dal fluido fluttuazione della temperatura e della pressione nella tubazione.

Algoritmo anti-interferenza di autoapprendimento ottimizzato automaticamente filtra i disturbi derivanti dalle microbolle di aerazione e dalle minuscole fibre organiche tipiche dei fanghi di depurazione, garantendo un'azione a lungo termine precisione di misurazione stabile in condizioni di lavoro complesse delle acque reflue.

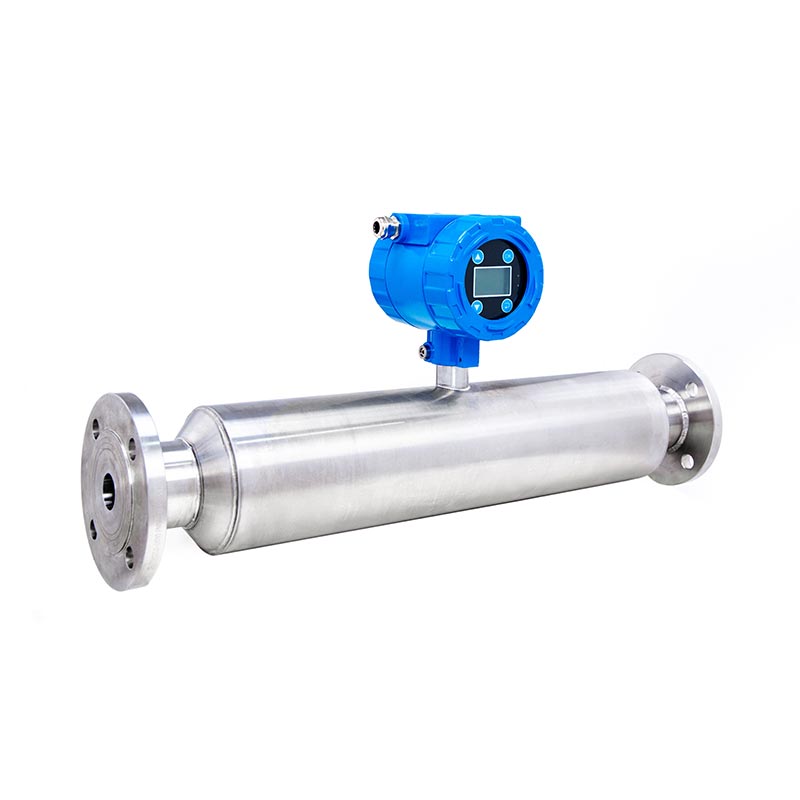

3. Composizione strutturale e materiale

● Corpo del tubo di misurazione principale: struttura della tubazione completamente diritta e senza angoli morti interni, standard acciaio inossidabile SUS304 ispessito come materiale bagnato predefinito, personalizzazione SUS316L opzionale o lega di titanio per fanghi di acque reflue industriali altamente acidi, alcalini e oleosi corrosivi; parete interna disponibile per lucidatura fine o lucidatura a specchio ultra per ridurre l'adesione dei fanghi organici e la deposizione di sedimenti all'interno del canale di flusso.

● Gruppo trasmettitore integrato nella parte superiore: guscio del trasmettitore con display digitale resistente alla polvere e all'acqua IP65, pressofuso alloggiamento standard in alluminio, guscio anticorrosivo interamente in acciaio inossidabile opzionale e protezione antideflagrante Ex d personalizzata guscio per officina chimica con gas nocivi volatili; dotato di display locale della concentrazione in tempo reale a LED schermo e modulo opzionale di trasmissione dati cloud per archiviazione ed esportazione remota dei dati storici.

● Nucleo di rilevamento di precisione integrato: componente di rilevamento a ultrasuoni completamente immerso preassemblato all'interno della cavità del tubo, tutto i componenti elettronici superano i test di invecchiamento a temperature estremamente basse prima dell'assemblaggio per migliorare l'adattabilità ambientale.

4. Principali scenari applicativi

È ampiamente installato su condotte di ritorno dei fanghi attivi, condotte di uscita dell'addensatore, condotte di alimentazione di disidratazione degli impianti municipali di depurazione domestica, nonché delle condotte di trasporto dei fanghi residui di galvanica, produzione di birra alimentare, stazioni di trattamento delle acque reflue di prodotti chimici fini e progetti di smaltimento centralizzato dei fanghi di dragaggio fluviale, in servizio monitoraggio della concentrazione dei fanghi a catena completa dall'ispessimento dei fanghi, al convogliamento al trattamento di disidratazione finale.

5. Valore funzionale fondamentale per gli utenti finali

Annulla il campionamento manuale ripetuto giornaliero e l'ispezione della densità del laboratorio, risparmiando notevolmente sui costi di manodopera per i test in loco;

Realizza la regolazione automatica della velocità della pompa in base alla concentrazione in tempo reale, riducendo il tasso di blocco della tubazione superiore al 70% e ridurre le frequenti perdite di pulizia dovute allo spegnimento;

Il controllo automatico intelligente del dosaggio del flocculante riduce il consumo di coagulante del 16%~26%, riducendo la produzione costi operativi per gli stabilimenti di acque reflue;

L'alimentazione stabile dei fanghi migliora la consistenza di disidratazione della filtropressa a nastro post-processo, riducendo l'umidità fanghi scaricati e ridurre le successive spese di trasporto e discarica dei fanghi.

6. Norma di qualificazione

Tutti i misuratori di concentrazione finiti superano la certificazione CE di sicurezza elettrica ed EMC e la certificazione del sistema di gestione della qualità ISO, completa documenti di certificazione disponibili per offerte di progetti all'estero, sdoganamento per l'esportazione e formalità di terze parti ispezione.

Come selezionare

1. Confermare la proprietà del mezzo fangoso e selezionare il materiale bagnato

● Fanghi di depurazione domestici municipali (neutri, a bassa corrosione, grasso organico minore, pH 6~9)

Scegli la versione bagnata in acciaio inossidabile SUS304 addensato standard, economica, abbinata ai normali fanghi attivi, fanghi di ritorno e fanghi ispessiti dell'impianto acque reflue urbane.

● Fanghi di scarto industriale galvanici/chimici (corrosione acida/alcalina, elevato contenuto di cloruri, residui oleosi, pH 1~5 o 10~14)

Corpo bagnato in acciaio inossidabile SUS316L personalizzato o lega di titanio per una forte anticorrosione, evitare sostanze chimiche a lungo termine erosione e corrosione per vaiolatura.

● Fanghi oleosi ad alta viscosità provenienti da acque reflue alimentari e farmaceutiche

Aggiorna la parete interna al trattamento di lucidatura a specchio per ridurre l'adesione organica e abbreviare il ciclo di manutenzione.

2. Confermare l'intervallo di concentrazione di lavoro e il grado di precisione

● Fanghi di riflusso biochimici a bassa concentrazione (0~5% in peso): selezionare l'intervallo di misurazione 0~10% in peso, precisione ±0,4% in peso standard modello; la normale concentrazione di lavoro si mantiene al 30%~70% del fondo scala per una precisione ottimale.

● Fango mediamente addensato dal serbatoio di concentrazione (5~30% in peso): Intervallo standard 0~50% in peso (modello principale principale), precisione ±0,3~0,4% in peso, più ampiamente utilizzata per le condotte di alimentazione per la disidratazione delle acque reflue.

● Fanghi concentrati ad alta concentrazione dopo l'addensatore dei fanghi (30~55% in peso): intervallo personalizzato 0~55% in peso ad alta precisione versione con algoritmo interno antiblocco ottimizzato.

3. Parametro della pipeline di corrispondenza: calibro, pressione di esercizio e temperatura media

(1)Selezione del calibro della flangia

● Tubazione convenzionale per impianti di depurazione: flangia standard DN65/DN80/DN100 (PN10), adattabile direttamente ai fanghi principali tubo di mandata;

● Conduttura centralizzata per il trasporto dei fanghi di grosso calibro: dimensioni della flangia non standard personalizzate DN125~DN200 in base a dimensione originale della pipeline del cliente.

(2)Adattamento della pressione di esercizio

● Flusso per gravità ordinario e alimentazione con pompa a bassa pressione (≤1,0 MPa): modello con pressione nominale standard da 1,0 MPa;

● Trasporto fanghi a lunga distanza ad alta pressione (1,0~1,6 MPa): struttura personalizzata resistente all'alta pressione classificata a 1,6MPa.

(3)Selezione della temperatura media

● Fanghi normali delle acque reflue (0~75℃): configurazione standard;

● Fanghi di scarto caldi ad alta temperatura provenienti dall'industria chimica (75~90℃): versione personalizzata con compensazione ad alta temperatura con chip di compensazione della temperatura interna aggiornato.

4. Determinare la modalità di uscita del segnale in base al sistema di controllo PLC in loco

● Controllo automatico di base (regola solo la velocità della pompa tramite segnale analogico): uscita singola standard da 4~20 mA, compatibile con tutti gli armadi di controllo convenzionali delle pompe a conversione di frequenza degli impianti di trattamento delle acque reflue.

● Controllo centralizzato intelligente + monitoraggio remoto dei dati cloud: 4~20 mA + doppio segnale RS485 Modbus RTU opzionale uscita, collegare il sistema PLC/SCADA centrale per realizzare il caricamento remoto dei dati, l'esportazione di report storici e l'intera linea controllo senza equipaggio.

5. Selezionare il grado di protezione e antideflagrante in base all'ambiente di installazione

● Laboratorio comune per acque reflue al coperto (umidità normale, assenza di gas infiammabili): trasmettitore standard in alluminio pressofuso IP65 alloggiamento, resistente alla polvere e all'acqua per l'ambiente umido quotidiano dell'officina.

● Installazione di tubazioni all'aperto all'aperto: mantenere il modello IP65 più una copertura protettiva antipioggia per esterni personalizzata per trasmettitore.

● Officina per il trattamento dei rifiuti chimici con gas combustibile volatile: trasmettitore personalizzato certificato antideflagrante Ex d guscio (tipo antideflagrante), supera la certificazione internazionale standard antideflagrante.

6. Lista di controllo di selezione rapida per i clienti

Perché scegliere Sinou?

1. Ricerca e sviluppo personalizzati esclusivamente per le condizioni di lavoro dei fanghi delle acque reflue

Diversamente dai misuratori di concentrazione universali multi-settore presenti sul mercato, il nostro misuratore di concentrazione di liquami per condotte industriali ad alta precisione per il progetto di trattamento dei fanghi delle acque reflue è appositamente ottimizzato per i sistemi comunali attivati fanghi, fanghi schiumosi aerati e fanghi residui oleosi industriali.

Intelligente anti-bolle esclusivo aggiornato L'algoritmo compensa efficacemente la deriva della misurazione causata dalle microbolle d'aria derivanti dall'aerazione biochimica della piscina, un fenomeno comune punto dolente del settore; il canale di flusso liscio e completamente diritto, senza angoli morti interni, previene la formazione di fanghi organici adesione e accumulo di limo, riducendo notevolmente la probabilità di blocco delle tubazioni per le linee di trattamento delle acque reflue. Parametri di collegamento integrati preprogrammati per la pompa di alimentazione dei fanghi e il sistema di dosaggio automatico del flocculante, plug-and-play dopo l'installazione sul campo senza ulteriore lavoro di programmazione secondaria.

2. Abbinamento materiale anticorrosivo multigrado per mezzi diversificati di acque reflue

Forniamo tre componenti bagnati opzionali: SUS304 addensato standard per fanghi di depurazione domestici neutri, SUS316L per acque reflue industriali debolmente acide/alcaline e lega di titanio per elettroplaccatura fortemente corrosiva ad alto contenuto di cloruro fanghi di scarto.

La parete interna supporta la lucidatura fine o la personalizzazione della lucidatura a specchio ultra per oli ad alta viscosità fanghi, ovviamente prolungando la durata in un ambiente complesso e corrosivo delle acque reflue e riducendo i pezzi di ricambio costo di sostituzione nel funzionamento a lungo termine.

3. Rigoroso test di simulazione di fabbrica standardizzato prima della consegna

Ogni misuratore di concentrazione finito supera un test di funzionamento continuo di 36 ore con un vero contenuto organico auto-preparato fanghi di depurazione invece della semplice calibrazione dell'acqua pulita.

Il nostro team di controllo qualità controlla la precisione di misurazione e l'anti-interferenza le prestazioni e la stabilità del collegamento PLC in un ambiente simulato di fluttuazione dei fanghi in loco sono effettivamente inferiori tasso di guasto dopo l'installazione in loco e riduzione del carico di lavoro di manutenzione post-vendita per i clienti.

4. Certificazione globale completa per procedure di esportazione e offerte di progetto senza intoppi

Tutti i prodotti sono dotati di certificazione CE formale conforme agli standard UE di sicurezza elettrica ed EMC e Certificazione del sistema di gestione della qualità ISO.

Set completo di documenti di certificazione originali, rapporti di ispezione in fabbrica può essere fornito liberamente per gare d'appalto di progetti all'estero, sdoganamento e ispezione autorevole di terzi, aiutare i clienti a evitare il rischio di detenzione delle merci durante gli scambi internazionali di importazione ed esportazione.

5. Servizio personalizzato flessibile e completo per esigenze di progetto personalizzate

Il nostro team tecnico fornisce una soluzione gratuita di corrispondenza dei parametri di prevendita in base ai dati effettivi in loco dei clienti compreso il valore del pH dei fanghi, l'intervallo del contenuto solido, il calibro della tubazione, la temperatura del fluido e la pressione di esercizio.

Supporto campo di misura personalizzato, specifica della flangia (DN50~DN200), modalità di uscita del segnale (4-20 mA / RS485 Modbus) e Ex d trasmettitore antideflagrante per officine di acque reflue chimiche con gas volatili infiammabili, perfettamente abbinabile progetti di trattamento delle acque reflue di nuova costruzione o di vecchia ricostruzione.

6. Garanzia post-vendita conveniente e supporto tecnico professionale

Offriamo una garanzia completa di 1 anno sulla macchina che copre i difetti di qualità derivanti dalla produzione, sostituzione gratuita del ricambio danneggiato parti entro il periodo di garanzia. La consulenza tecnica online gratuita permanente è disponibile tutto l'anno; video remoto per tutti gli ordini vengono forniti guida all'installazione e debug dei parametri, mentre il servizio di messa in servizio in loco può essere fornito essere organizzato per l'acquisto in blocco di impianti di trattamento delle acque reflue municipali su larga scala. Dopo la scadenza della garanzia, i clienti possono acquistare pezzi di ricambio al prezzo di costo diretto di fabbrica per controllare i costi operativi a lungo termine dello strumento.

Elementi di test del prodotto e dati di test

1. Ispezione in entrata delle materie prime

Test della composizione del materiale in acciaio inossidabile: il contenuto di elementi metallici SUS304/SUS316L è conforme allo standard nazionale, la resistenza alla corrosione ha superato il test di immersione acido-base di 72 ore senza evidenti vaiolature.

Test di invecchiamento dei componenti elettronici: il trasmettitore e il chip di rilevamento funzionano continuamente per 96 ore in un ambiente di -20 ℃ ~ 70 ℃, fluttuazione dei dati ≤±0,1% in peso.

2. Prova di perdita di pressione idraulica

Il modello standard resiste a 1,5 volte la pressione di esercizio nominale (1,5 MPa) per 30 minuti, nessuna deformazione, nessuna infiltrazione dalla parete esterna; versione personalizzata ad alta pressione testata a 2,4 MPa, completamente sigillata senza perdite.

3. Test di calibrazione di precisione

Test con campioni di fanghi di depurazione standard classificati:

● Precisione su tutta la gamma: ±0,3~0,4% in peso; errore di ripetibilità ≤±0,2% in peso.

● Bassa concentrazione (1%~10%): errore <0,3% in peso

● Concentrazione media (10%~40%): errore <0,35% in peso

● Alta concentrazione (40%~55%): errore <0,4% in peso

4. Test delle prestazioni anti-interferenza

Test di interferenza delle microbolle: introdurre bolle d'aria del 5% ~ 12% in volume nei fanghi, deriva del valore misurato ≤ 0,35% in peso.

Test di impurità su piccole fibre: aggiungere lo 0,5% di fibra organica, fluttuazione dei dati entro l'intervallo di precisione consentito.

5. Test di simulazione del carico continuo

Funzionamento ininterrotto di 36 ore con fanghi di acque reflue municipali simulati, deviazione totale cumulativa ≤±0,45% in peso, uscita del segnale stabile di 4-20 mA/RS485.

6. Test del grado di protezione ambientale

Test di protezione IP65: tenuta alla polvere, test contro gli spruzzi d'acqua senza ingresso di acqua interna o cortocircuito.

Modello antideflagrante: supera l'ispezione della certificazione di esplosione Ex d secondo lo standard pertinente.

7. Test dell'uscita del segnale

Errore di uscita corrente 4~20mA ≤±0,5%FS; Errore di ricezione dati comunicazione RS485 Modbus=0, nessuna perdita di pacchetti sotto trasmissione cablata a lunga distanza.

8. Controllo casuale del prodotto finito

Campionamento casuale del 5% per lotto di produzione, ricontrollare tutti gli elementi sopra indicati; i prodotti non qualificati vengono direttamente rottamati e riprodotto.
