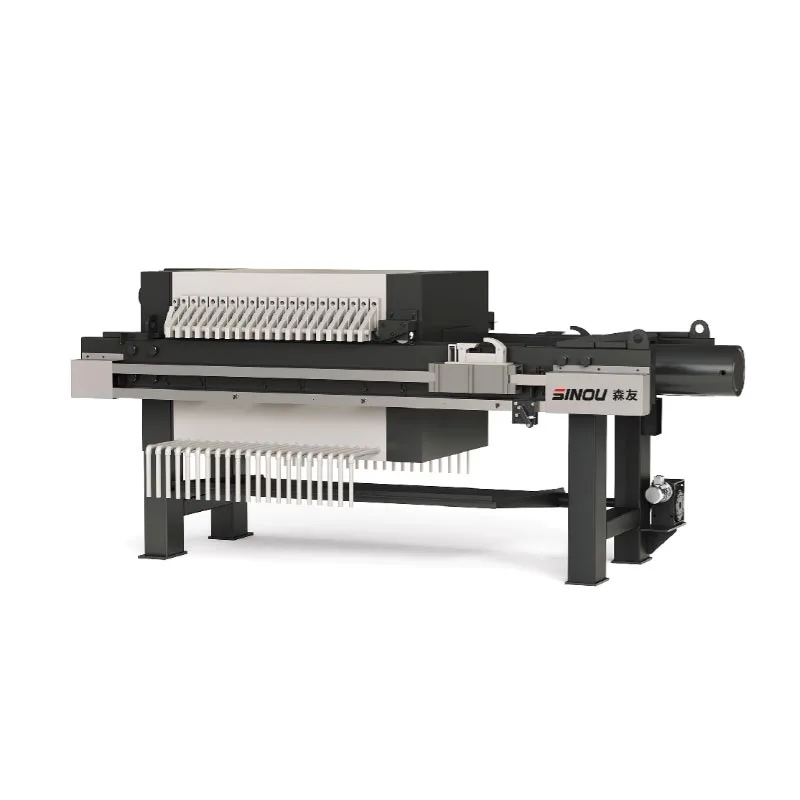

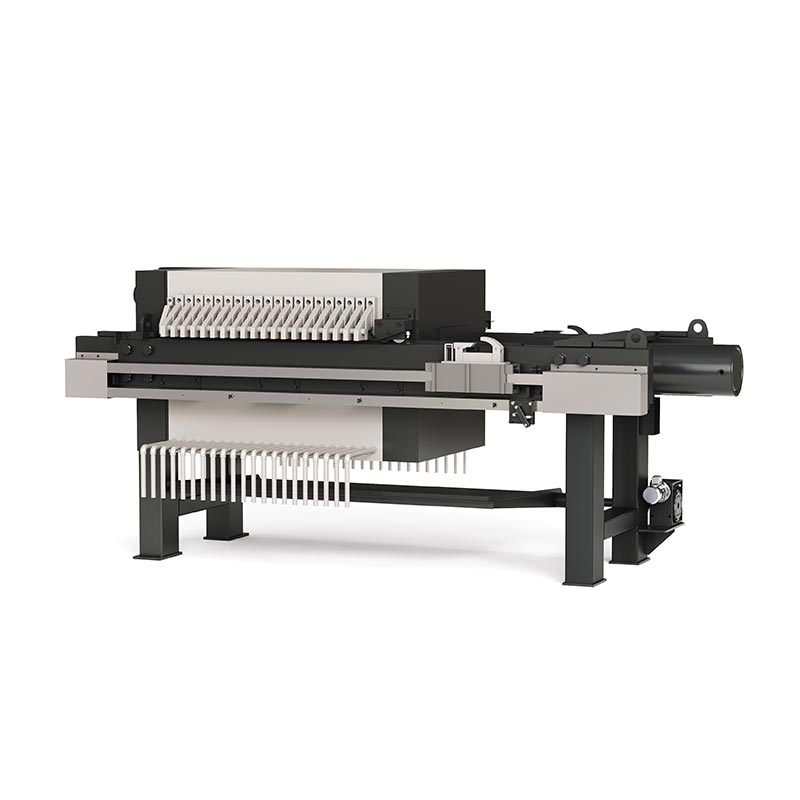

Filtropressa per camera di depurazione municipale

SINOU, un produttore e fornitore affidabile dalla Cina, fornisce filtropressa professionale per camere di depurazione municipali per clienti globali. Questa apparecchiatura è stata sviluppata appositamente per i fanghi urbani ad alto contenuto organico, fini particelle e alta viscosità.

Adotta piastre filtranti a camera ad alta resistenza e un sistema idraulico stabile per una realizzazione approfondita separazione solido-liquido, riducendo notevolmente il volume dei fanghi e abbassando i costi di smaltimento. L'intera macchina supporta completamente funzionamento automatico che comprende chiusura, alimentazione, filtraggio, estrazione della piastra e scarico della torta, con semplicità manutenzione e prestazioni stabili.

Forniamo un'area di filtraggio personalizzata, dimensioni della piastra e modalità di controllo da soddisfare diverso capacità di trattamento delle acque reflue municipali e condizioni del sito.

Dettagli del prodotto

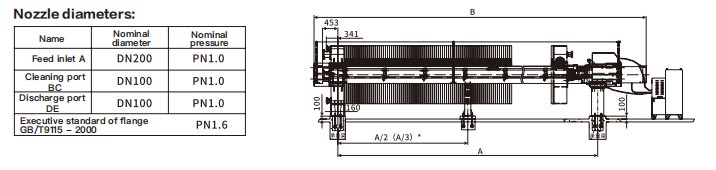

1. Specifiche dell'ugello e della tubazione

● Ingresso di alimentazione A: DN200, pressione nominale PN1,0

● Attacco di pulizia BC: DN100, pressione nominale PN1,0

● Attacco di scarico DE: DN100, pressione nominale PN1.0

● Standard flangia: GB/T9115-2000, PN1.6

● L'ingresso di alimentazione di grosso calibro garantisce un'alimentazione regolare dei fanghi urbani ad alto contenuto di solidi, evitando efficacemente blocco durante il funzionamento continuo per lungo tempo. Le porte di pulizia e scarico standardizzate creano condutture manutenzione e scarico dei residui più convenienti.

2. Dettagli sulle dimensioni strutturali

● Dimensioni di installazione frontale: 453 mm/341 mm

● Altezza centrale ingresso alimentazione: 160 mm

● Altezza del supporto inferiore: 100 mm

● Distanza dal piede: A; Lunghezza totale: B

● Posizione di supporto intermedia: A/2 (A/3) per i modelli di grandi dimensioni

● La disposizione ad altezza ragionevole corrisponde allo spazio di installazione convenzionale dell'impianto di depurazione. Supporti intermedi multipunto migliorare la stabilità del telaio, prevenendo la deformazione in condizioni di lavoro con carichi pesanti a lungo termine.

3. Parametri tecnici fondamentali (dal disegno e dalle condizioni di lavoro comunali)

● Pressione di filtraggio: ≤0,6MPa

● Temperatura di funzionamento: -10~90℃

● Pressione massima di protezione idraulica: 29 MPa

● Pressione idraulica massima di compattazione: 25MPa

● Corsa massima effettiva del cilindro dell'olio: 750 mm

● Diametro nominale del cilindro dell'olio di compattazione: 320 mm

● Potenza motore stazione idraulica: 4,0+2,2KW

● Il sistema idraulico stabile ad alta pressione fornisce una forza di spremitura duratura, adatta per un drenaggio continuo 24 ore su 24 di fanghi urbani con elevata sostanza organica e particelle fini.

4. Dettagli di progettazione materiale e strutturale

● Piastra filtrante: piastra filtrante della camera in polipropilene rinforzato, resistenza all'alta pressione, anti-invecchiamento, non facile da pulire deformarsi sotto la corrosione dei fanghi municipali di lunga data.

● Telaio: telaio in acciaio al carbonio per carichi pesanti con trattamento di verniciatura antiruggine, forte capacità di carico, stabile nel complesso struttura.

● Tessuto filtrante: speciale tessuto filtrante anti-intasamento per fanghi urbani, elevata permeabilità all'acqua, non facile da bloccare da particelle organiche fini.

● Sistema idraulico: componenti idraulici sigillati, uscita di pressione stabile, basso tasso di guasto.

5. Dettagli del processo di lavoro

● Il sistema idraulico comprime saldamente le piastre del filtro per formare camere filtranti sigillate.

● I fanghi urbani vengono pompati nelle camere attraverso l'ingresso di alimentazione di grosso calibro DN200.

● Sotto una pressione di filtraggio stabile, viene realizzata la separazione solido-liquido; il filtrato fuoriesce attraverso le porte di scarico.

● Dopo la filtrazione, le piastre filtranti si aprono automaticamente, il pannello filtrante secco cade.

● La pulizia regolare tramite le porte di pulizia mantiene l'apparecchiatura in buone condizioni per un funzionamento a lungo termine.

6. Punti salienti del design orientato al comune

● L'ingresso di alimentazione di grosso calibro si adatta ai fanghi urbani ad alta viscosità

● Design del telaio multi-supporto per un funzionamento continuo di lunga durata

● Struttura a bassa manutenzione, che riduce i costi operativi dell'impianto di depurazione

Porte standardizzate per un facile collegamento al sistema di tubazioni per il trattamento delle acque reflue

Specifica dei parametri

Nota:Gli articoli con "*" indicano la presenza di una coppia di supporti intermedi.

※ Questi parametri servono solo come riferimento per la selezione del modello; per i dati accurati fare riferimento ai disegni fornito.

Principio di funzionamento

La filtropressa municipale della camera delle acque reflue adotta il principio di filtrazione con compressione idraulica + alimentazione a pressione realizzare un'efficiente separazione solido-liquido dei fanghi delle acque reflue urbane, completata in quattro fasi continue.

1. Compressione della piastra filtrante e formazione della camera

Il sistema idraulico aziona il cilindro dell'olio per spingere in avanti la piastra di coda, comprimendo saldamente l'intera camera del filtro piastre tra la piastra di testa e la piastra di coda. Le camere filtranti cave sigillate sono formate tra il filtro adiacente piastre, fornendo uno spazio chiuso per la filtrazione dei fanghi.

2. Alimentazione dei fanghi e filtrazione iniziale

I fanghi urbani vengono pompati in ciascuna camera filtrante attraverso l'ingresso di alimentazione di grosso calibro DN200. Sotto alimentazione stabile pressione, l'acqua contenuta nei fanghi penetra nel tessuto filtrante e fuoriesce dall'uscita del liquido, mentre le particelle solide lo sono intercettati dal tessuto filtrante e si accumulano gradualmente all'interno delle camere per formare un pannello filtrante.

3. Filtrazione profonda e formazione di panelli

Con l'alimentazione continua, il panello filtrante si addensa gradualmente. Il sistema idraulico ad alta pressione rimane stabile forza di compressione per garantire la perfetta tenuta delle piastre filtranti. Particelle organiche fini e solidi sospesi negli impianti municipali i fanghi vengono completamente intrappolati, ottenendo una disidratazione completa sotto pressione costante.

4. Estrazione automatica delle piastre e scarico della torta filtrante

Dopo aver terminato la filtrazione, il sistema idraulico ritrae il cilindro dell'olio. Il dispositivo di trascinamento della piastra tira il filtro i piatti si aprono uno per uno. Sotto gravità, il pannello filtrante secco disidratato cade automaticamente, completando una lavorazione ciclo. Le porte di pulizia vengono utilizzate per il lavaggio regolare dei residui per prevenire il blocco della tubazione.

Questa struttura di filtraggio a pressione meccanica è altamente mirata ai fanghi urbani ad alto contenuto organico e a particelle fini, caratterizzato da un effetto disidratante stabile, un pannello filtrante a bassa umidità e un filtrato trasparente, che soddisfa perfettamente i liquami urbani requisiti di trattamento.

Precauzioni per l'utilizzo del filtro pressa per camera di depurazione municipale

1. Precauzioni prima dell'uso

● Prima di avviare la filtropressa della camera delle acque reflue municipali, controllare se tutte le piastre filtranti sono disposte in modo ordinato e il tessuto filtrante sia piatto, integro e privo di pieghe o danni per evitare perdite di fanghi.

● Ispezionare il livello dell'olio idraulico, la qualità dell'olio e la tenuta delle tubazioni della filtropressa; rabboccare l'olio o sostituirlo se deteriorato.

● Confermare che la pressione della pompa di alimentazione sia stabile; non avviare l'apparecchiatura a carico vuoto per lungo tempo.

● Controllare il sistema di controllo elettrico, i sensori e la funzione di arresto di emergenza per garantire il normale funzionamento.

● Assicurarsi che tutte le porte di pulizia e le porte di scarico non siano ostruite prima di alimentare i fanghi urbani.

2. Precauzioni durante il funzionamento

● Controllare la pressione di alimentazione rigorosamente entro l'intervallo nominale (≤0,6 MPa) per evitare danni da una pressione eccessiva piastre filtranti e tessuto filtrante della filtropressa.

● Non alimentare impurità sovradimensionate, detriti duri o particelle di grandi dimensioni per evitare di bloccare l'ingresso di alimentazione DN200 o graffiare le piastre filtranti dell'apparecchiatura.

● Monitorare la concentrazione dei fanghi; aggiungere ragionevolmente flocculante per i fanghi urbani ad alto contenuto organico per migliorare la filtrazione efficienza.

● Mantenere un funzionamento continuo e stabile; evitare frequenti avviamenti e arresti che influiscono sulla stabilità della disidratazione.

● Osservare le variazioni di pressione e le condizioni del filtrato in tempo reale; interrompere immediatamente il funzionamento in caso di perdite o anomalie si verifica la pressione.

● Non toccare le parti in movimento come il carrello con piastra di trazione, la catena e l'ingranaggio durante il funzionamento automatico.

3. Precauzioni per la manutenzione successiva e quotidiana

● Pulire accuratamente il tessuto filtrante, le camere del filtro e tutte le porte della filtropressa dopo ogni lotto da rimuovere fanghi urbani residui e sporco organico, prevenendo intasamenti e cattivi odori.

● Mantenere pulito l'impianto idraulico ed evitare che i liquami penetrino nell'olio idraulico per evitare la corrosione dei componenti.

● Controllare regolarmente telaio, bulloneria e supporti; serrare le parti allentate per mantenere la stabilità strutturale dell'apparecchiatura.

● Sostituire tempestivamente il tessuto filtrante usurato e le guarnizioni invecchiate per garantire prestazioni stabili a lungo termine delle acque reflue municipali Filtropressa a camera.

● Mantenere l'attrezzatura asciutta e ventilata; non lasciare che i liquami corrosivi bagnino il telaio per lungo tempo.

4. Precauzioni per la sicurezza e l'uso a lungo termine

● Seguire rigorosamente le specifiche di sicurezza elettrica; interrompere l'alimentazione elettrica durante la manutenzione del Filtropressa.

● Non regolare la pressione idraulica e programmare i parametri in modo arbitrario senza una guida professionale.

● Utilizzare entro un intervallo di temperature di lavoro compreso tra -10℃ ~ 90℃; evitare il funzionamento a temperatura eccessiva.

● Per l'arresto a lungo termine, pulire accuratamente tutte le parti, scaricare l'acqua residua ed effettuare un trattamento antiruggine.

Perché scegliere SINOU?

1. Design personalizzato professionale orientato al comune

La nostra filtropressa a camera per acque reflue municipali è appositamente ottimizzata per ambienti urbani ad alto contenuto organico, a particelle fini e viscosi fanghi di depurazione. L'ingresso di alimentazione DN200 di grosso calibro e i canali di flusso allargati prevengono efficacemente e perfettamente gli intasamenti corrispondenti alle caratteristiche di funzionamento degli impianti di trattamento delle acque reflue municipali.

2. Prestazioni stabili ad alta pressione ed effetto di disidratazione affidabile

Dotato di un sistema idraulico ad alta pressione (pressione massima di compattazione 25 MPa), il nostro prodotto rimane stabile forza di compressione per un funzionamento continuo 24 ore su 24. Garantisce una torta filtrante a bassa umidità e un filtrato limpido, aiutando gli impianti di depurazione soddisfano costantemente rigorosi standard di scarico ambientale.

3. Materiale durevole e lunga durata

Adottiamo piastre filtranti in polipropilene rinforzato ispessito e un telaio in acciaio anticorrosivo per carichi pesanti per il prodotto. L'intera macchina resiste alla corrosione dei fanghi e alla deformazione strutturale, riducendo notevolmente la sostituzione e la manutenzione costi nei progetti comunali a lungo termine.

4. Operazione completamente automatica e di risparmio di manodopera

La nostra filtropressa supporta il controllo automatico PLC intelligente, inclusa la chiusura, l'alimentazione, il filtraggio della piastra estrazione e scarico della torta. Riduce gli interventi manuali, abbassa i costi di manodopera e migliora le acque reflue complessive efficienza del trattamento.

5. Controllo di qualità rigoroso e produzione standardizzata

Ogni prodotto viene sottoposto a test di pressione a pieno carico, test di tenuta e test di sicurezza elettrica prima della consegna. Tutto i prodotti sono conformi agli standard industriali internazionali, con rapporti di prova e certificazioni completi.

6. Supporto post-vendita completo ed esperienza di progetto

Abbiamo una ricca esperienza pratica in progetti di fognatura municipale in tutto il mondo. Forniamo guida all'installazione in loco, formazione operativa, fornitura di pezzi di ricambio e servizio tecnico post-vendita a lungo termine per la filtropressa.

7. Soluzione economica e matura

Rispetto alle filtropresse a membrana, la nostra filtropressa ha costi di acquisto e di esercizio inferiori e prestazioni stabili e manutenzione più semplice. È la soluzione di separazione solido-liquido più economica per le acque reflue municipali trattamento.

Politica campione

NON forniamo campioni o macchine di prova. La nostra filtropressa municipale della camera delle acque luride appartiene ad attrezzatura industriale su larga scala con grande volume, peso pesante, costi di produzione elevati e configurazione personalizzata. Non può essere prodotto o trasportato come piccolo campione.

Per confermare la qualità, puoi controllare il nostro:

●Certificazione CE

● Rapporto di prova UL 508

● Video della produzione in fabbrica

● Video sul funzionamento in loco

● Casi di progetti relativi alle fognature municipali completati

● Ispezione di terzi prima della spedizione

Supportiamo l'ispezione di fabbrica in loco, l'ispezione delle trasmissioni in diretta online e l'ispezione di terze parti per garantire il prodotto la qualità soddisfa i requisiti del tuo progetto.

Problemi e soluzioni comuni

1. Perdita di fango tra le piastre filtranti

● Causa: Tessuto filtrante piegato o danneggiato; piastre filtranti non completamente chiuse; pressione di alimentazione troppo alta.
● Soluzione: reinstallare il tessuto filtrante in piano; sostituire il panno danneggiato; controllare la pressione idraulica; ridurre la pressione di alimentazione del filtropressa.

2. Il tessuto filtrante o la porta di alimentazione si intasano facilmente

● Causa: i fanghi urbani contengono particelle organiche fini, elevata viscosità o flocculante insufficiente.
● Soluzione: aggiungere correttamente il flocculante; pulire regolarmente il tessuto filtrante; utilizzare uno speciale tessuto anti-intasamento per il filtro premere.

3. Filtrare l'umidità della torta troppo alta

● Causa: pressione di pressatura insufficiente; breve tempo di filtrazione; tessuto filtrante intasato o usurato.
● Soluzione: aumentare la pressione di esercizio; prolungare il tempo di filtrazione; pulire o sostituire il tessuto filtrante delle fognature comunali Filtropressa a camera.

4. Filtrare torbido e non limpido

● Causa: Tessuto filtrante rotto; fallimento della tenuta; piastra del filtro danneggiata.
● Soluzione: sostituire il tessuto filtrante danneggiato; controllare le parti di tenuta; riparare o sostituire le piastre filtranti della filtropressa.

5. Sistema idraulico senza pressione o azione lenta

● Causa: Basso livello dell'olio idraulico; perdita di olio; parti idrauliche usurate o difettose.
● Soluzione: rabboccare l'olio idraulico; controllare e riparare le perdite; sostituire le parti difettose del filtropressa.

6. Funzionamento automatico anomalo o ciclo bloccato

● Causa: disallineamento del sensore; errore nei parametri del programma; alimentazione instabile.
● Soluzione: regolare la posizione del sensore; resettare il programma di controllo; garantire una tensione stabile per il filtropressa.

7. Filtra la torta difficile da far cadere automaticamente

● Causa: liquame troppo appiccicoso; basso effetto disidratante; invecchiamento del tessuto filtrante.
● Soluzione: ottimizzare l'effetto della flocculazione; prolungare il tempo di pressatura; sostituire il tessuto filtrante antiaderente del filtropressa.

8. Rumore o vibrazioni dell'apparecchiatura troppo forti

● Causa: Fondazione irregolare; bulloni allentati; parti mobili scarsamente lubrificate.
● Soluzione: livellare il terreno di installazione; stringere i bulloni di fissaggio; lubrificare le parti mobili del filtropressa.

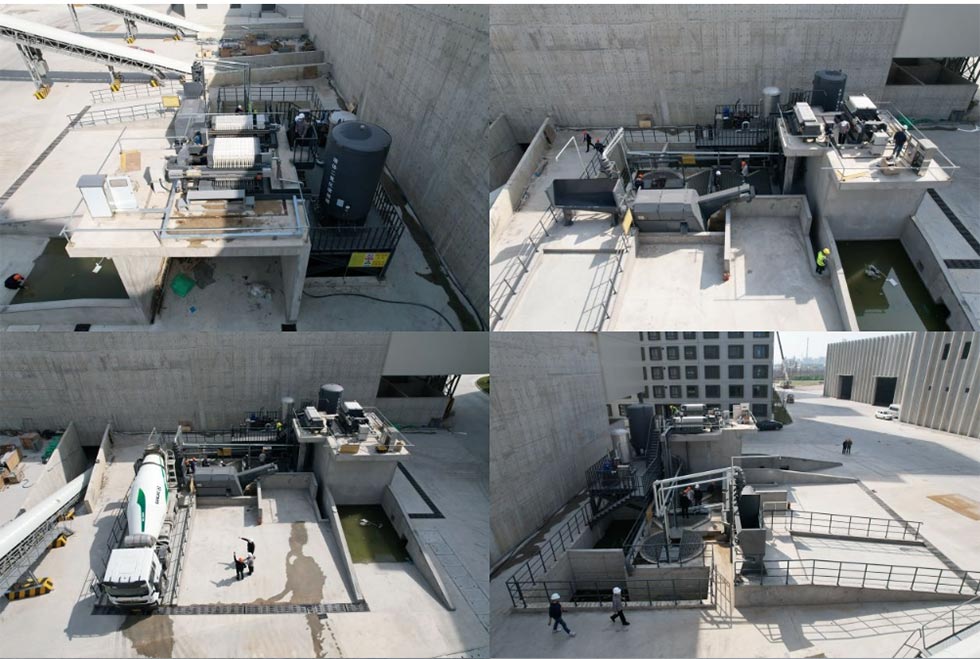

Caso del progetto: Shanghai CITIRAISE Construction Group Nuovi materiali da costruzione Lishui Co., Ltd.

1. Contesto del progetto

Shanghai CITIRAISE Construction Group Nuovi materiali da costruzione Lishui Co., Ltd. è un'impresa chiave impegnata nella prefabbricazione produzione di componenti in calcestruzzo, calcestruzzo commerciale e nuovi materiali da costruzione. Durante la produzione su larga scala, a viene generata una grande quantità di liquami edili, acque reflue di calcestruzzo e residui di miscelazione, caratterizzati da elevata viscosità, particelle fini e requisiti elevati per lo scarico della protezione ambientale. Il cliente necessitava di uno stabile, soluzione di separazione solido-liquido efficiente e completamente automatica per soddisfare la protezione ambientale in loco e esigenze produttive.

2. Soluzione per l'attrezzatura

Abbiamo fornito al cliente la filtropressa per camera di depurazione municipale personalizzata, appositamente ottimizzata per fanghi di costruzione e calcestruzzo.

● Struttura di filtrazione della camera stabile, adatta per il funzionamento continuo a lungo termine

● Porta di alimentazione di grosso calibro e design anti-intasamento per evitare il blocco causato da particelle fini

● Controllo completamente automatico per ridurre il funzionamento manuale

● Effetto disidratante stabile, bassa umidità del pannello filtrante, comodo per il trasporto e lo smaltimento

3. Risultati del progetto

1. Separazione solido-liquido efficiente realizzata; filtrato chiaro e riutilizzabile, conforme agli standard di scarico ambientale

2. L'umidità della torta filtrante è stata ridotta in modo efficace, il volume è stato ridotto in modo significativo, riducendo i costi di smaltimento

3. Funzionamento stabile 24 ore su 24, corrispondente al ritmo di produzione ad alta intensità della base del materiale da costruzione

4. Funzionamento semplice e basso tasso di guasto, riconosciuto dalla produzione del cliente e dalla protezione dell'ambiente dipartimenti

4. Valore del progetto

Questo progetto dimostra che la nostra filtropressa ha un'eccellente adattabilità e stabilità scenari di costruzione, componenti prefabbricati e produzione commerciale di calcestruzzo. Aiuta materiale da costruzione di grandi dimensioni le imprese ottengono una produzione verde, riducono la pressione ambientale e migliorano i vantaggi economici.
